Materialien

Materialien in Autodesk-Produkten stellen reale Materialien, wie z. B. Beton, Holz und Glas dar. Diese Materialien können auf Teile einer Konstruktion angewendet werden, um die Darstellung und das Verhalten von Objekten realistisch zu gestalten. In einigen Konstruktionskontexten ist die Darstellung eines Objekts extrem wichtig, so dass die Materialien über detaillierte Darstellungseigenschaften, wie z. B. Reflexionsgrad und Oberfläche verfügen. In anderen Kontexten sind die physikalischen Eigenschaften eines Materials, wie z. B. die Streckgrenze und thermische Leitfähigkeit wichtiger, da die Materialien die technische Analyse unterstützen müssen.

Materialeigenschaften

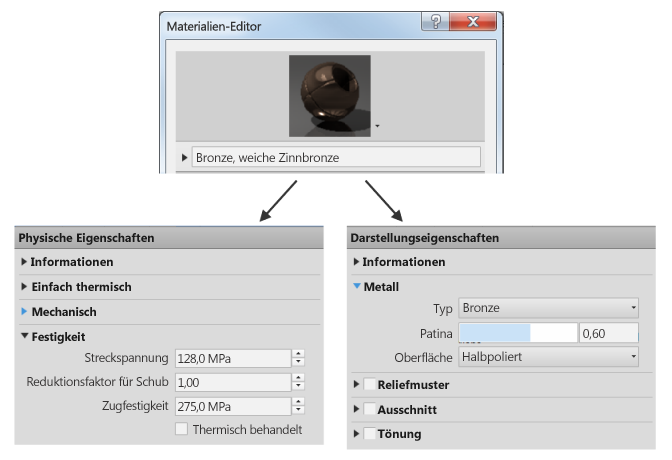

Die Abbildung zeigt einige der physikalischen und Darstellungseigenschaften für ein weiches Zinnbronze-Material, wie es Material-Editor angezeigt wird. Die physischen Eigenschaften werden in einem Bestand und die Darstellungseigenschaften in einem anderen Bestand gespeichert. Jedes Objekt kann einzeln geändert werden, wenn Sie ein Material bearbeiten. Wenn Sie beispielsweise möchten, dass das Bronzematerial eine rote Farbe aufweist, können Sie die dargestellten Medien durch Aluminium, rot eloxiert, ersetzen, ein Medium mit verschiedenen Darstellungseigenschaften.

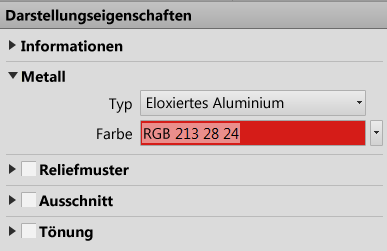

Mediendarstellung Aluminium, rot eloxiert

Wenn Sie das physikalische Medium für das weiche Zinnbronzematerial durch ein physikalisches Medium ersetzen, das ein anderes Metall darstellt, zum Beispiel Aluminium oder Kupfer, führen die Änderungen der Dichte und anderer Eigenschaften zu einem Material mit ganz anderem Verhalten.

Medien werden in vier Typen eingeteilt, die als Aspekte bezeichnet werden:

• Darstellung
• Physikalisch
• Thermisch (nur Revit)
• Grafisch (nur Revit)

Autodesk Revit ist das einzige Produkt, das all diese Aspekte verwendet. Inventor verwendet die Aspekte Physikalisch und Darstellung. AutoCAD verwendet nur Darstellung. Ein Material kann mehrere Medien, jedoch nur ein einmal denselben Aspekt aufweisen. So kann es beispielsweise nicht zwei physikalische Medien aufweisen.

Materialien und ihre Eigenschaften werden über drei verbundene Dialogfelder geprüft und verwaltet. Die Beschriftungen und Steuerelemente in diesen Dialogfeldern sind in den verschiedenen Autodesk-Produkt etwas unterschiedlich; die Abbildungen zeigen die wichtigsten Details.

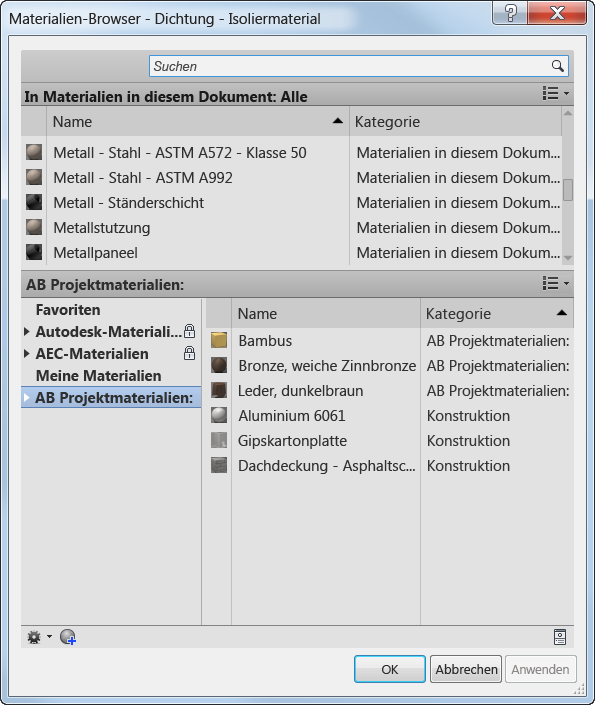

Material Browser

Mit dem Material Browser können Sie nach Materialien suchen und diese verwalten. Dabei gibt es folgende häufige Vorgänge:

• Hinzufügen von Materialien zum aktuellen Dokument
• Platzieren von Materialien in einer Sammlung, der Bibliothek, für einen einfachen Zugriff
• Auswählen eines Materials zum Bearbeiten

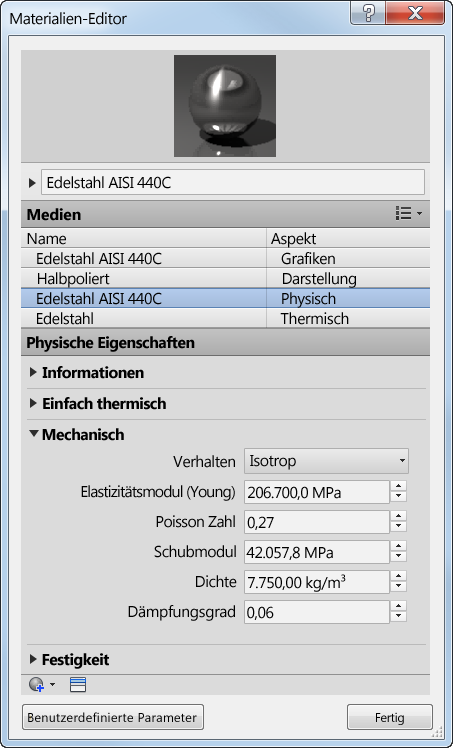

Material-Editor

Im Material-Editor können Sie ein Material erstellen und die Medien und Eigenschaften eines Materials prüfen und bearbeiten.

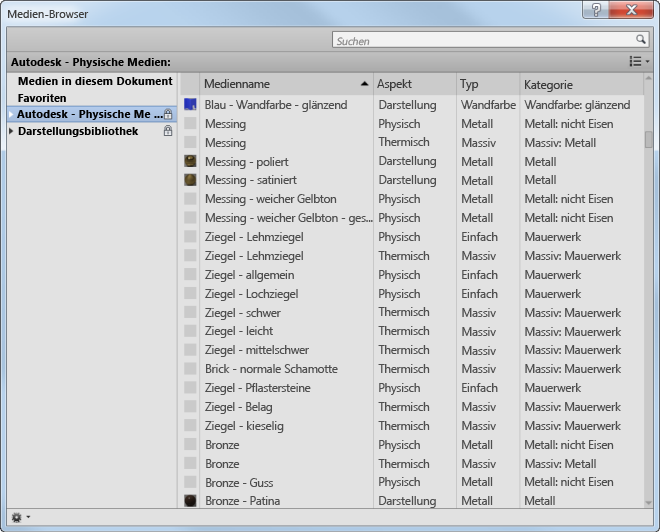

Medien-Browser

Der Medien-Browser wird verwendet, um verfügbare Medien zu verwalten und zu überprüfen, oftmals mit dem Ziel, ein Medium zu finden, um es zu einem Material hinzuzufügen, oder um das vorhandene Medium eines Materials zu ersetzen.
