Platzieren von Bewehrungen in einem Basisbauteil

In den folgenden Schritten wird der allgemeine Arbeitsablauf zum Hinzufügen von Bewehrung zu einem Betonelement erläutert.

1. Erstellen Sie eine Schnittansicht durch das zu verstärkende Element.
2. Klicken Sie auf Registerkarte Ingenieurbau Gruppe Bewehrung Bewehrung.
   AnmerkungDas Werkzeug befindet sich auch auf der kontextabhängigen Registerkarte zur Auswahl von Elementen, die gültige Basisbauteile für Bewehrungen sind.
3. Wählen Sie in der Typenwahl am oberen Rand der Eigenschaftenpalette den entsprechenden Bewehrungstyp aus.
4. Optional. Klicken Sie, falls erforderlich, auf Registerkarte Ändern | Platzieren Bewehrung Gruppe Familie Formen laden zum Laden zusätzlicher Biegeformen.
5. Wählen Sie entweder in der Biegeformauswahl in der Optionsleiste oder im Biegeform-Browser die gewünschte Biegeform.

   Platzieren von planaren Bewehrungen

   Klicken Sie auf eine der folgenden Platzierungsausrichtungen auf der Registerkarte Ändern | Platzieren Bewehrung Gruppe Platzierung der Ausrichtung

   • Parallel zu Arbeitsebene
   • Parallel zu Abdeckung
   • Lotrecht zu Abdeckung

   Die Ausrichtung bestimmt, wie die Bewehrung ausgerichtet ist, wenn sie im Basisbauteil platziert wird.

   Platzieren von multiplanaren Bewehrungen

   Klicken Sie auf Registerkarte Ändern | Platzieren Bewehrung Platzierungsperspektive, und wählen Sie eine der folgenden Platzierungsperspektiven:

   • Oben
   • Unten
   • Vorne
   • Hinten
   • Rechts
   • Links

   Die Perspektive definiert, welche Seite der multiplanaren Bewehrungsfamilie parallel zur Arbeitsebene verläuft.

6. Standardbewehrungen, die neben Bügelbewehrungen platziert werden, werden entlang der Kante der Bügelbewehrung gefangen. Dies betrifft sowohl die geraden Kanten als auch die Abrundungen und Haken der Bügelbewehrung. Informationen hierzu finden Sie unter Referenzen für Abrundungsbogen und Haken.
7. Klicken Sie, um die Bewehrung im Basisbauteil zu platzieren. Falls erforderlich, drücken Sie die Leertaste während der Platzierung, um die Ausrichtung der Biegeform innerhalb der Überdeckungsreferenz zu drehen. Die Ausrichtung kann nachträglich geändert werden. Wählen Sie dazu die Bewehrung aus, und verwenden Sie die Leertaste auf ähnliche Weise.

   Die Länge der Bewehrung wird im Rahmen der Beschränkungen der Überdeckungsreferenz standardmäßig an die Länge des Basisbauteils oder sonstiger Basisbauteilelemente angepasst. Um die Länge zu bearbeiten, wechseln Sie in eine Draufsicht oder Ansicht, wählen das Bewehrungsexemplar und bearbeiten die Endpunkte wie erforderlich.

8. Optional. Auf die Enden der Biegeform können dann verschiedene vordefinierte Haken angewendet werden. Weitere Informationen finden Sie unter Bewehrungshaken.

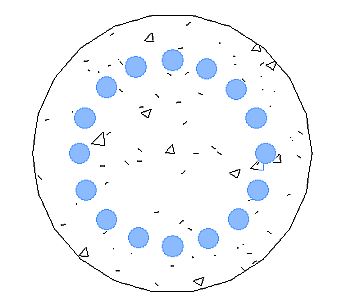

Lotrecht in eine Stütze platzierte Bewehrung	Bewehrung in einem Träger

AnmerkungUm die Biegeform neu in einem Basisbauteil zu platzieren, wählen Sie sie aus und klicken auf Registerkarte Ändern | Bewehrung Gruppe Basisbauteil Neues Basisbauteil wählen. Wählen Sie ein neues Bewehrungs-Basisbauteil.
