Edición con el visor de plano de trabajo

Utilice el visor de plano de trabajo para modificar elementos dependientes de un plano de trabajo en el modelo conceptual. Se trata de una vista temporal, no se conserva en el Navegador de proyectos. Esta opción es útil para editar perfiles en formas, barridos y fundidos de barrido. El Visor de plano de trabajo está disponible en todas las vistas de modelo en el entorno del proyecto. La orientación por defecto es el plano de trabajo activo de la última vista activa.

1. Seleccione un perfil de elemento o un plano de trabajo.

2. Seleccione Modificar | <Elemento>grupo Plano de trabajo Visor de plano de trabajo.

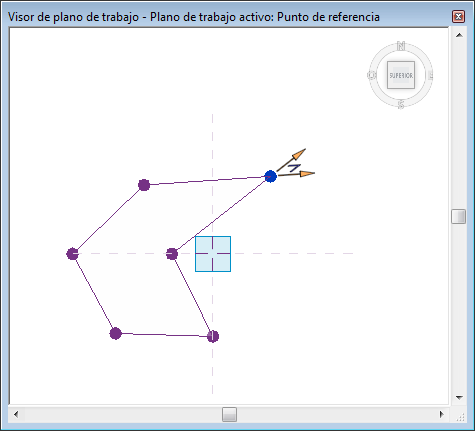

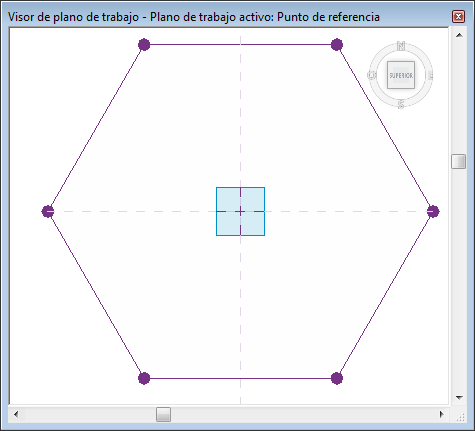

   El visor de plano de trabajo se abre en la vista 2D requerida.


3. Edite el modelo conceptual.

   NotaSi el plano de trabajo es perpendicular a una vista de proyección, un cuadro de diálogo le indicará que seleccione una vista distinta en la que trabajar.

Las modificaciones en las vistas de proyecto o en el visor de plano de trabajo actualizan otras vistas en tiempo real.
