Uso de archivos de nube de puntos en un proyecto

Vincule un archivo de nube de puntos al proyecto para proporcionar referencias cuando coloque o edite elementos de modelo.

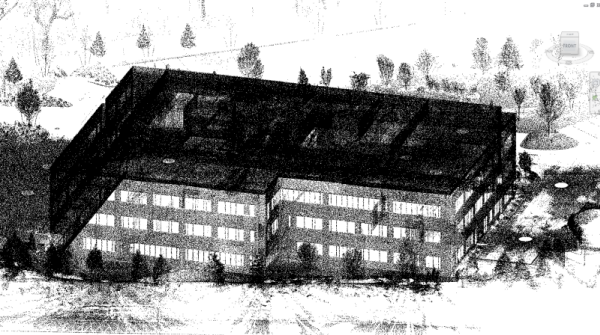

En proyectos que incluye edificios existentes, la necesidad de capturar la condición existente de un edificio suele ser una tarea esencial para el proyecto. Se puede usar un escáner láser para identificar puntos de muestreo de la superficie de un objeto físico existente (por ejemplo, un edificio) y guardar esta información como una nube de puntos. La cantidad de datos generados por este escáner láser especializado suele ser elevada (de cientos de millones a miles de millones de puntos), por eso un modelo de Revit vincula una nube de puntos como referencia en lugar de incrustar el archivo. Para mejorar la eficacia y el rendimiento, Revit utiliza un subconjunto de puntos limitado para la visualización y la selección en un momento dado. Es posible vincular varias nubes de puntos y crear varios ejemplares de cada vínculo.

Una nube de puntos:

• generalmente se comporta como un objeto de modelo de Revit.
• se muestra en diversas vistas de modelado (por ejemplo 3D, planos y secciones).
• se puede seleccionar, desplazar, girar, copiar, suprimir, reflejar, etc.
• se corta con planos, secciones y cajas de sección, lo que facilita el aislamiento de secciones de la nube.

Control de visibilidad: puede controlar la visibilidad de la nube de puntos en la ficha Categorías importadas del cuadro de diálogo Modificaciones de visibilidad/gráficos; también puede controlarla en elementos individuales. Puede activar y desactivar la visibilidad de la nube de puntos, pero no es posible modificar valores de configuración de gráficos, como Líneas, patrones o Tramado.

Creación de geometría: un forzado de cursor simplifica la creación del modelo basada en datos de nube de puntos. Las herramientas de creación o modificación de geometría de Revit (por ejemplo, muro, línea, rejilla, girar, desplazar, etc.) permiten realizar forzados de cursor en superficies planas implícitas que se detectan dinámicamente en la nube de puntos. Revit solo detecta planos que son perpendiculares al plano de trabajo actual (en vistas de plano, en sección o 3D) y que se encuentran muy cerca del cursor. Pero una vez se ha detectado el plano de trabajo, se utiliza como referencia global hasta que la vista se amplía o reduce mediante zoom.

Gestión de nubes de puntos vinculadas: el cuadro de diálogo Gestionar vínculos incluye una ficha denominada Nubes de puntos que muestra el estado de todos los vínculos (tipos) de nube de puntos y proporciona funciones estándar para volver a cargar, descargar o eliminar que son similares a las disponibles para otros tipos de vínculos.

Uso de nubes de puntos en un entorno de trabajo compartido: a fin de mejorar el rendimiento y reducir el tráfico de red, los usuarios que tienen que trabajar con los mismos archivos de nube de puntos deberían copiar los archivos localmente. Mientras la ruta relativa de las copias locales de los archivos de nube de puntos sea la misma para cada usuario, el vínculo seguirá siendo válido cuando se sincronice con el archivo central. La ruta relativa es la indicada en Ruta guardada, en el cuadro de diálogo Gestionar vínculos y es relativa a la ruta raíz de nube de puntos especificada en la ficha Ubicaciones de archivos del cuadro de diálogo Opciones.
