A continuación se describe un procedimiento de análisis energético conceptual en Revit. Siga estas instrucciones para crear rápidamente una simulación preliminar que utilice la configuración de energía por defecto. A continuación, consulte Procedimiento detallado del análisis energético conceptual para aprender a modificar el modelo conceptual y su configuración de energía a fin de retocar el diseño para mejorar los resultados del análisis.

NotaPara algunas instalaciones de Revit, el administrador de BIM o el administrador de CAD desactiva determinados conjuntos de herramientas antes de instalar el software en su ordenador, en función de la disciplina. Analice sus necesidades con el administrador de BIM o el administrador de CAD. Para llevar a cabo un análisis energético conceptual, asegúrese de que las fichas Analizar y Masa y emplazamiento estén activadas. Consulte Opciones de la interfaz de usuario.

1.	Cree un modelo de masa.	Creación de un modelo de masa. Puede cargar una familia de masas en un proyecto para realizar un análisis o crear una masa in situ directamente en un proyecto.
2.	Añada suelos de masa.	En el entorno de proyecto, seleccione el modelo y añada suelos de masa.
3.	Cree el modelo energético.	Haga clic en la ficha Analizargrupo Análisis energéticoConfiguración de energía. En el cuadro de diálogo Configuración de energía: En Tipo de edificio, compruebe el tipo de ocupación asignado a la construcción y modifíquelo según sea necesario. Para Ubicación, compruebe la ubicación geográfica especificada para el proyecto y modifíquela según sea necesario. Haga clic en la ficha Analizargrupo Análisis energético Activar modelo energético.

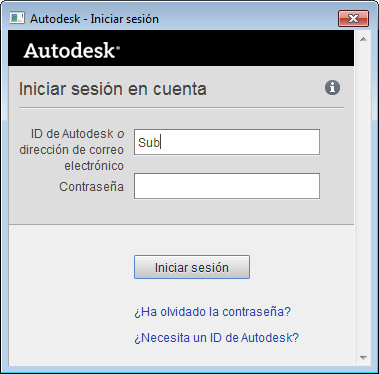

4.	Especifique el tipo de simulación, haga clic en Ejecutar simulación energética e inicie sesión.	Abra una vista 3D del modelo de masa y haga clic en la ficha Analizargrupo Análisis energético Ejecutar simulación energética. NotaSi aún no ha iniciado sesión en el Centro de suscripciones, se abrirá el cuadro de diálogo Conexión a Autodesk Subscription. Introduzca su nombre de usuario y su contraseña, y haga clic en Iniciar sesión. Al iniciar sesión correctamente, se autentica y activa el servicio de análisis y se cierra el cuadro de diálogo.
5.	Se muestran los elementos simulados.	En el cuadro de diálogo de análisis de modelo de masa, especifique un nombre para el análisis y haga clic en Continuar. La vista actual muestra zonas de masa y sombreados de masa, y atenúa temporalmente los elementos que no se incluyen en la simulación.
6.	Haga clic en el nombre de la simulación.	Una vez finalizado el análisis, aparece un aviso. Haga clic en el nombre del análisis que figura en el aviso para ver los resultados de la simulación. O haga clic en la ficha Analizargrupo Análisis energéticoResultados y comparación, y seleccione el análisis en el árbol del proyecto.
7.	Examine los resultados de la simulación.	En el cuadro de diálogo Resultados y comparación puede ver los resultados del análisis. ConsejoUtilice la ficha Configuración para seleccionar los diagramas que incluir en los resultados y configurar la presentación de los datos del análisis en la ficha Resultados.
8.	Realice cambios, simule y compare.	Modifique el modelo de masa y la configuración de energía según sea necesario. A continuación, repita los pasos del 4 al 7 para ejecutar una simulación en el modelo modificado. Para comparar resultados de simulación en paralelo, seleccione varios análisis y haga clic en Comparar en la barra de herramientas.
