Colocación de las luminarias

La mayoría de las luminarias son componentes hospedados que deben colocarse en un componente anfitrión (un techo o un muro). Para colocar una instalación de iluminación en una vista:

1. En el Navegador de proyectos, expanda Vistas (todo )Planos de planta y haga doble clic en la vista donde desee colocar la instalación de iluminación.
2. Haga clic en la ficha Sistemasgrupo Electricidad Instalación de iluminación.
3. En el Selector de tipo, seleccione un tipo de instalación.
4. En la cinta de opciones, compruebe que Etiquetar al colocar se haya establecido en la opción para etiquetar automáticamente la instalación.
5. Mueva el cursor sobre el área de dibujo.

   La instalación de iluminación se muestra al mover el cursor sobre un anfitrión o una ubicación válidos en el área de dibujo.

6. Haga clic para colocar la instalación de iluminación.
7. Haga clic en Modificar.

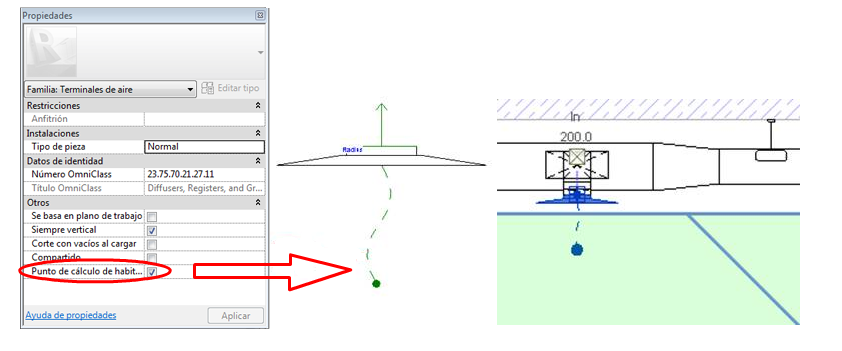

En algunos casos, las luminarias se pueden colocar de forma que la ubicación del conector no está dentro de un espacio. El cálculo de habitación se utiliza como punto de búsqueda para determinar el espacio en el que está la instalación de iluminación. Puede editar la familia de luminarias para activar el punto de cálculo de habitación y, a continuación, mover la ubicación del punto de cálculo de modo que se encuentra dentro del espacio. En el Editor de familias, en la paleta Propiedades, active Punto de cálculo de habitación. Edite la ubicación del punto de cálculo de habitación de forma que se encuentre dentro del espacio.

Dado que el punto de cálculo de habitación especifica el espacio en el que se encuentra la instalación de iluminación, también se refleja en las tablas de planificación. Por ejemplo, si desea incluir una columna en la tabla de planificación con los datos de espacio, como el nombre y el número, se utilizará el espacio establecido por el punto de cálculo de habitación.
