Modificación de la visualización de gráficos y visibilidad de elementos individuales

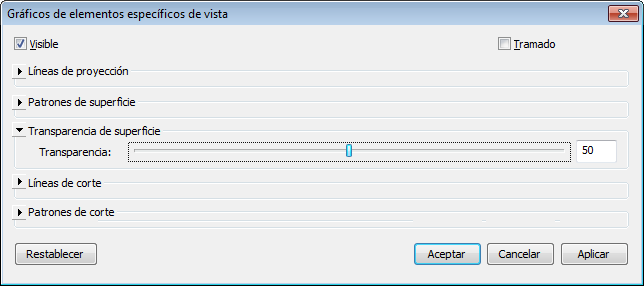

Se abrirá el cuadro de diálogo Gráficos de elementos específicos de vista, que muestra la configuración actual de la visualización de gráficos y visibilidad del elemento. Es posible que tenga que expandir las categorías para ver los detalles de la configuración.

• Visible: muestra u oculta el elemento en la vista.
• Tramado: funde el color de línea de un elemento con el color de fondo de la vista. Todos los gráficos de línea (incluidos los patrones de relleno) y los rellenos sólidos se dibujan en tramado cuando se selecciona esta opción. El tramado no afecta al color de material de las vistas sombreadas. Consulte Tramado/Subyacente.
• Líneas de proyección: permiten editar el patrón, el color y el grosor de las líneas.
• Patrones de superficie: permiten editar la visibilidad, el color y el patrón.
• Transparencia de superficie: muestra solo las líneas del elemento, no de las superficies. Utilice el control deslizante Transparencia para definir el porcentaje de transparencia de superficie.

• Líneas de corte: permiten editar el patrón, el color y el grosor de las líneas.
• Patrones de corte: permiten editar la visibilidad, el color y el patrón.

Después de modificar alguno de los parámetros anteriores, puede hacer clic en Aplicar para mantener el cuadro de diálogo Gráficos de elementos específicos de vista abierto y ver de inmediato cómo afecta el cambio al modelo.
