Revit Architecture
Revit Structure
La famille de systèmes de poutre permet de créer divers systèmes de poutre pour des baies de géométries variées, notamment en arc, polygonales ou en porte-à-faux. L'exemple ci-dessous illustre la création d'un système de poutre en porte-à-faux.
Commencez par une baie similaire à celle de la vue en plan partielle ci-dessous.
Vue en plan partielle
- Cliquez sur l'onglet Structure
le groupe de fonctions StructureSystème de poutre. - Cliquez sur l'onglet Modifier | Placer Réseau de poutresle groupe de fonctions Système de poutreEsquisser un système de poutrele groupe de fonctions Dessiner
(Choisir des supports) pour sélectionner les limites du système de poutre ou sur
(Choisir des lignes) pour esquisser les limites du système de poutre.
Choisir des supports
- Une fois la limite créée, cliquez sur l'onglet Modifier | Créer une limite pour le système de poutrele groupe de fonctions ModeTerminer le mode de modification.
Le système de poutre en porte-à-faux s'affiche.

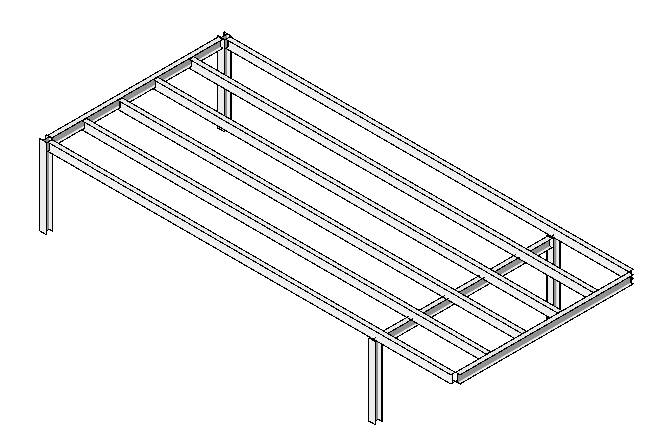

Système de poutre en porte-à-faux achevé
