Zones de délimitation

Présentation

La zone de délimitation est un espace rectangulaire 3D invisible contenant tous les éléments de modèle, d'annotations et de référence définis dans un élément basé sur une famille. Les étendues de données sont une exception. Par exemple, un plan de référence horizontal affecte uniquement le haut ou le bas de la zone de délimitation et non ses côtés. La zone de délimitation est orientée conformément à la définition de la famille.

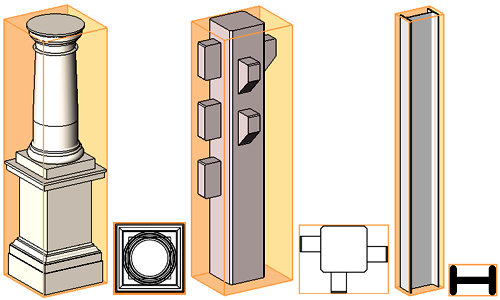

Zones de délimitation de poteaux représentés en orange

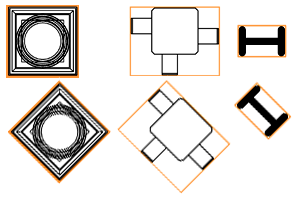

Le haut, le bas et les côtés de la zone de délimitation pivotent de façon à préserver la relation de la zone avec l'élément dans la rotation.

Zones de délimitation pivotant avec les éléments

Fonctions principales de la zone de délimitation

• Si une famille n'est pas explicitement pourvue d'une origine de famille, l'origine est par défaut le centre de la zone de délimitation. Cette occurrence affecte le placement des occurrences et leur comportement en cas de modification du type d'occurrence ou de famille. Pour plus d'informations sur les origines de famille, voir Guide des familles.
• La zone de délimitation aide à définir la jonction et la réduction des éléments d'ossature.

Poutres incurvées

Les poutres incurvées présentent une occurrence unique de la zone de délimitation. La zone de délimitation se courbe selon les besoins de la poutre. Ceci permet d'obtenir des jonctions et des réductions précises.
