Modification de l'armature

En raison de la nature des références d'enrobage et des méthodes de placement des armatures, une armature ne s'accroche pas à son environnement Revit relatif, comme des points ou des lignes d'accrochage. Toute modification apportée à une armature, telle que son redimensionnement, n'est reflétée que dans la référence d'enrobage de l'hôte dans lequel elle est placée.

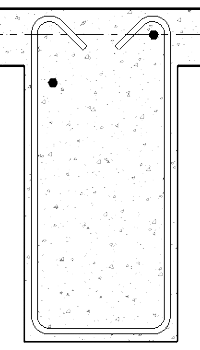

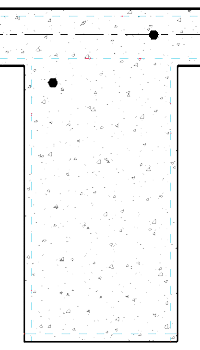

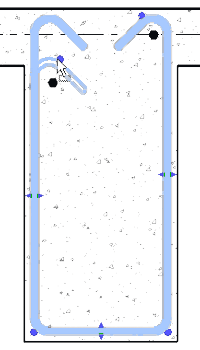

Vue en coupe d'un hôte en béton affichant la référence d'enrobage	Positionnement par défaut d'une armature dans la référence d'enrobage	Position d'accrochage à la référence d'enrobage à l'aide des contrôles de formes d'armature

Pour modifier l'armature par rapport à son environnement Revit et remplacer le comportement d'accrochage de la référence d'enrobage, vous pouvez sélectionner individuellement les éléments de l'armature afin d'effectuer les réglages souhaités.

Placez le pointeur sur l'élément souhaité de l'armature et appuyez sur la touche TAB. Vous pouvez à présent modifier l'élément avec un comportement d'accrochage classique.

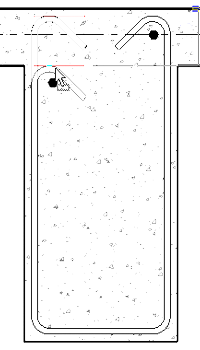

Position d'accrochage à un bord d'élément joint à l'aide de la sélection d'un segment de ligne d'armature

1. Sélectionnez l'armature à modifier.
2. Dans la liste déroulante Type de forme d'armature de la barre des options, sélectionnez une nouvelle forme.
3. Facultatif. Pour sélectionner un élément dans le navigateur de formes d'armature, cliquez sur dans la barre des options.

   L'armature conserve ses contraintes à son hôte. Toutefois, les modifications importantes de forme peuvent étendre l'armature au-delà de la référence d'enrobage de l'hôte.

L'armature conserve ses contraintes à son hôte. Toutefois, les modifications importantes de forme peuvent étendre l'armature au-delà de la référence d'enrobage de l'hôte.

1. Sélectionnez l'armature à modifier.
2. Dans le sélecteur de type situé dans la partie supérieure de la palette Propriétés, sélectionnez le type d'armature de votre choix.

La taille de l'armature peut altérer sa forme, allant même jusqu'à entraîner une erreur si le rayon de courbure (de congé) de la barre est trop important par rapport à la configuration actuelle.

1. Sélectionnez l'armature à modifier.
2. Cliquez sur l'onglet Modifier | Armature à bétonle groupe de fonctions Mode Modifier l'esquisse.

   L'armature sélectionnée se trouve en mode d'esquisse.

3. A l'aide des outils de l'onglet Modifier <Elément>, ajustez l'esquisse d'armature.
4. Cliquez sur l'onglet Modifier Armature à béton > Modifier l'esquisse d'armaturele groupe de fonctions Mode Terminer le mode de modification.
