Esquisse de l'armature surfacique

Sommaire

No headers

Revit Structure

Cliquez sur l'onglet Structurele groupe de fonctions Armature Treillis soudé.
RemarqueL'outil est également disponible dans la sélection de l'onglet contextuel pour les éléments qui sont des hôtes d'armature valides.
Sélectionnez le sol, le mur ou le radier qui recevra l'armature surfacique.
Cliquez sur l'onglet Modifier | Créer les limites de treillis soudéle groupe de fonctions Dessiner Ligne de contour.
Esquissez une boucle fermée.

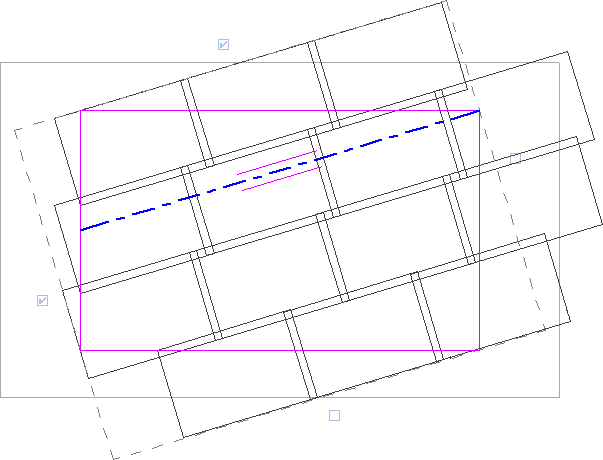

RemarqueUn symbole de ligne parallèle indique l'arête de direction majeure de l'armature surfacique. En mode d'esquisse, vous pouvez modifier sa direction majeure. La direction majeure de l'armature surfacique est très importante car elle détermine la rotation du panneau de treillis. Le treillis majeur du panneau de treillis est parallèle à la direction majeure. Chaque armature surfacique contient une enveloppe rectangulaire (ligne en pointillés) avec contrôles des arêtes.
Sélectionnez les contrôles pour déterminer les arêtes initales/finales de disposition du panneau de treillis.
Ces commandes vous indiquent l'alignement du panneau de treillis et les valeurs de recouvrement. Vous devez sélectionner au moins deux des contrôles avoisinants pour créer une disposition correcte de panneau de treillis. La disposition de panneau de treillis ajuste les panneaux aux limites de treillis. Le panneau de treillis est découpé selon les limites esquissées et les ouvertures dans l'hôte.
RemarquePour modifier les paramètres de graphismes, cliquez sur l'onglet Vuele groupe de fonctions GraphismesVisibilité/Graphismes et modifiez les paramètres sous Zones de treillis soudé structurel ou Treillis soudé structurel.
Sélectionnez la position de recouvrement dans la section Construction dans la palette Propriétés de l'armature surfacique. Voir Position de recouvrement de plaques de treillis soudé.
Cliquez sur l'onglet Modifier | Créer des limites de treillis soudéle groupe de fonctions Mode Terminer le mode de modification.
Pour insérer des symboles et des étiquettes automatiquement sur l'esquisse finalisée, sélectionnez la vue adaptée dans le paramètre Etiqueter les nouveaux membres dans la vue, sous Données d'identification, dans la palette Propriétés de l'armature surfacique.
Revit place un symbole de treillis soudé et une étiquette pour chaque panneau de treillis séparément. Pour plus d'informations, voir Etiquetage de treillis soudé.
