Attribution de noms de circuits

Les noms de circuits sont affichés dans les nomenclatures de tableaux selon les numéros de circuits attribués et une convention d'attribution de nom.

L'option Par phase fonctionne en conjonction avec les trois paramètres électriques pour Attribution d'un nom de circuit par phase. Les modifications apportées à ces paramètres sont répercutées dans le nom donné à un circuit lorsque Par phase est sélectionné. Par exemple, les libellés A, B et C peuvent être modifiés en R, S et T.

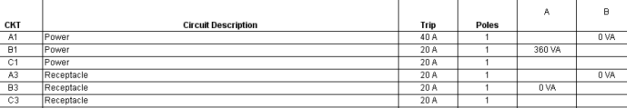

Attribution d'un nom de circuit par phase

L'option Attribution d'un nom de circuit par phase est généralement utilisée avec les tableaux de contrôle et les panneaux de branche à une colonne.

1. Dans la zone de dessin, sélectionnez un panneau.
2. Cliquez sur l'onglet Modifier Equipement électriquePropriétés.
3. Dans la palette Propriétés, sous Electricité - Circuit, cliquez sur la valeur de Attribution d'un nom de circuit, puis sélectionnez une convention d'attribution de noms.

   Les conventions d'attribution de noms de circuit suivantes sont disponibles : Nom du panneau, Avec préfixe, Standard, Par phase.
