Plage de la vue

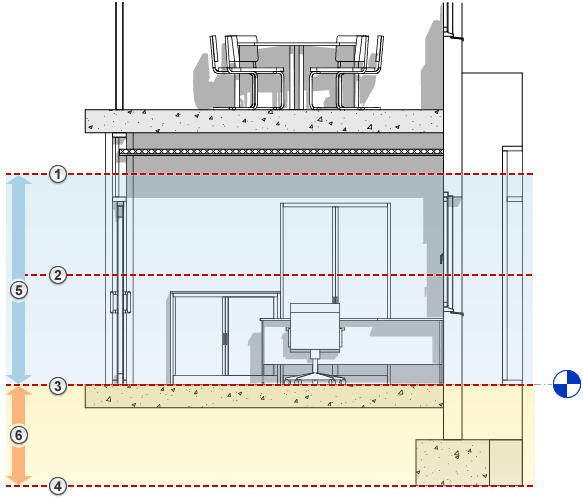

L'image suivante présente la plage d'une vue en plan à partir d'un point d'une vue d'élévation : Haut , Plan de coupe , Bas , Décalage , Plage principale et Profondeur de la vue .

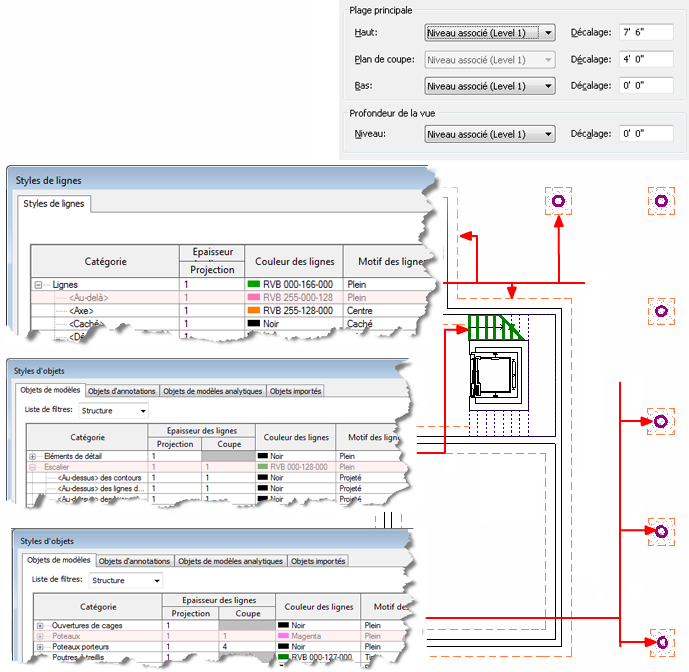

L'image suivante présente la vue en plan active pour cette plage de la vue.

• Les éléments au sein des limites de la plage principale qui ne sont pas coupés sont dessinés avec leur style de ligne de projection.
• Les éléments coupés sont dessinés avec leur style de ligne de coupe.
  RemarqueTous les éléments ne sont pas affichables coupés.

  Pour déterminer les éléments pouvant être affichés coupés, voir Gestion de la visibilité de la famille et du niveau de détail.

• Les éléments situés dans la profondeur de la vue sont dessinés dans le style de ligne supérieur.

Exemple

Vous pouvez modifier l'affichage des styles de ligne de projection et de coupe à l'aide de l'outil Styles d'objets. Vous pouvez modifier l'affichage du style de ligne supérieur via l'outil Styles de ligne.

• Les éléments qui sont véritablement au-dessous du plan de coupe (mais, au moins partiellement, dans la plage de la vue) sont affichés comme s'ils étaient vus du dessus. Les composants s'affichent selon les paramètres de visibilité des éléments de la famille du plan/faux-plafond. Voir Gestion de la visibilité de la famille et du niveau de détail.
• Les murs d'une hauteur inférieure à 1,83 mètre (6 pieds) ne sont pas coupés, même s'ils croisent le plan de coupe.

  Cette longueur de 1,83 mètre se mesure à partir de la partie supérieure de la zone de délimitation jusqu'au fond de la plage de la vue principale. Par exemple, si vous créez un mur doté d'une face supérieure en pente, lorsque la partie supérieure du mur se trouve à 1,83 mètre du fond de la plage de la vue principale, le mur est coupé sur le plan de coupe. Lorsque la partie supérieure du mur se trouve à moins de 1,83 mètre, l'intégralité du mur s'affiche comme une projection même s'il coupe le plan de coupe. Ce comportement se produit toujours lorsque la propriété Contrainte supérieure du mur est définie sur Sans contrainte.

• Il n'existe que quelques catégories pour lesquelles un élément situé au-dessus du plan de coupe (mais partiellement au-dessous de la délimitation supérieure) est affiché dans le plan. Il s'agit, notamment, des fenêtres, des meubles de rangement et des modèles génériques. Ces objets sont affichés comme s'ils étaient vus du dessus.
• Les éléments de modèle situés hors de la plage de la vue ne sont généralement pas affichés dans la vue. Les exceptions sont les sols, les escaliers, les rampes d'accès, ainsi que les composants résiduels ou qui sont montés sur le sol (comme les meubles). Ces éléments sont affichés même lorsqu'ils sont légèrement au-dessous de la plage de la vue.

  Le bord de toiture, les gouttières et les bords de dalle s'affichent lorsque leurs fonds se trouvent dans une tolérance du fond de la plage de la vue principale.

  Les sols, planchers et radiers situés hors de la plage de la vue utilisent une plage ajustée qui se trouve environ 1,22 mètre (4 pieds) en dessous du fond de la plage principale. Les sols sont dessinés avec le style de ligne supérieur si le sol existe dans cette plage ajustée.

• La visibilité sur des vues de faux-plafond est similaire aux vues en plan, à cette exception que des objets sont présentés comme s'ils étaient vus du dessous et si une symétrie leur était appliquée.
