Remplacement d'une valeur de cote permanente ou d'un libellé Texte d'égalité

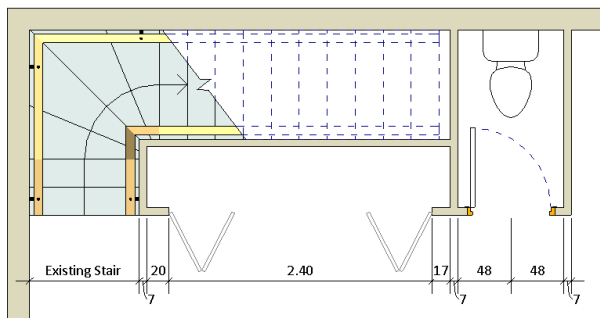

Vous pouvez remplacer une valeur de cote permanente ou un libellé Texte d'égalité (EQ) par du texte personnalisé, comme illustré dans l'image ci-dessous.

Vous pouvez également remplacer une valeur de cote par des variations dans une classe d'élément, comme illustré dans la figure ci-dessous.

Vous ne pouvez pas remplacer une valeur de cote permanente ou un libellé Texte d'égalité (EQ) par une valeur numérique.

Pour remplacer la valeur d'une cote ou un libellé Texte d'égalité

1. Dans la zone de dessin, sélectionnez la cote à modifier.
2. Cliquez sur la valeur de la cote ou sur le libellé Texte d'égalité.
3. Dans la boîte de dialogue Texte de la cote, dans le champ Valeur de la cote, sélectionnez Remplacer par le texte.
4. Dans la zone de texte, entrez le texte que vous souhaitez afficher.
5. Si vous le souhaitez, entrez du texte dans les champs Au-dessus et/ou Au-dessous.
6. Cliquez sur OK.
