Présentation des surfaces inclinées

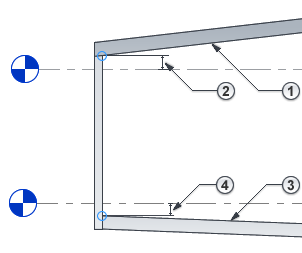

Les propriétés relatives à l'inclinaison sont mesurées à partir de la face inférieure ou supérieure de l'élément, en fonction du type d'élément :

• Pour les toits, les plafonds et les sous-faces, les propriétés de l'inclinaison sont mesurées à partir de la face inférieure. Par exemple, Décalage par rapport au niveau détermine la distance entre le niveau et la face inférieure d'un toit.
• Pour les terre-pleins, sols et planchers, les propriétés liées à l'inclinaison sont mesurées à partir de la face supérieure. Par exemple, Décalage par rapport au niveau détermine la distance entre le niveau et la face supérieure d'un sol.

A l'exception des toits, les éléments sont inclinables dans une seule direction. Pour créer une surface présentant plusieurs inclinaisons, créez plusieurs éléments, chacun avec sa propre inclinaison. Puis alignez et verrouillez ensemble les éléments.

Pour les sols, les planchers et les toits, vous pouvez également utiliser des outils de modification de forme pour scinder une surface en sous-régions inclinées individuellement. Voir Modification de la forme des toits et des sols.

Exemple

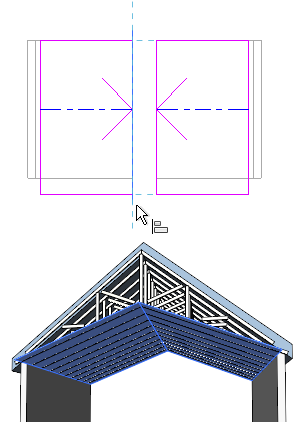

Les images suivantes illustrent un plafond de cathédrale composé de deux surfaces, chacune avec sa propre inclinaison.
