Application d'une priorité à une couche de géométrie composée

Vous attribuez une priorité spécifique à chaque couche afin qu'elle s'attache à la couche de priorité correspondante. Les priorités de couches sont classées selon leur importance.

Règles pour les joints de couches

• La couche Structure est prioritaire sur toutes les autres (Priorité 1).
• La couche Finition 2 est la moins prioritaire (Priorité 5).
• Revit connecte les couches dont la priorité est élevée avant de connecter celles dont la priorité est la plus faible.

  Imaginons, par exemple, que vous attachez 2 murs composés. Une couche de priorité 1 dans le premier mur s'attache à une couche de priorité 1 dans le second mur. La couche de priorité 1 peut traverser des couches de priorité inférieure avant de s'attacher à l'autre couche de priorité 1. Une couche de priorité inférieure ne peut pas traverser une couche de priorité supérieure ou égale.

  La figure ci-dessous illustre des couches de priorité élevée qui se rejoignent devant des couches de priorité inférieure. La couche CMU de priorité 1 du mur horizontal traverse toutes les couches avant d'atteindre la couche de montants de priorité 1 du mur vertical. Remarquez que la couche d'isolation du mur horizontal ne traverse pas celle de la lame d'air sur le mur vertical, étant chacune des couches de priorité 3 situées en dehors de la couche du porteur.







• Lorsque 2 couches sont attachées, le joint n'est nettoyé que si elles sont constituées du même matériau. Si les 2 couches sont constituées de matériaux différents, une ligne s'affiche au niveau du joint.
• Une priorité doit être attribuée à chaque couche pour que Revit puisse établir une correspondance exacte entre les couches.
• Les couches à l'intérieur du porteur d'un mur traversent celles de priorité supérieure situées en dehors du porteur du mur joint. Les couches à l'intérieur du porteur s'étendent au porteur d'un mur joint, même si les couches du porteur sont de priorité 5.

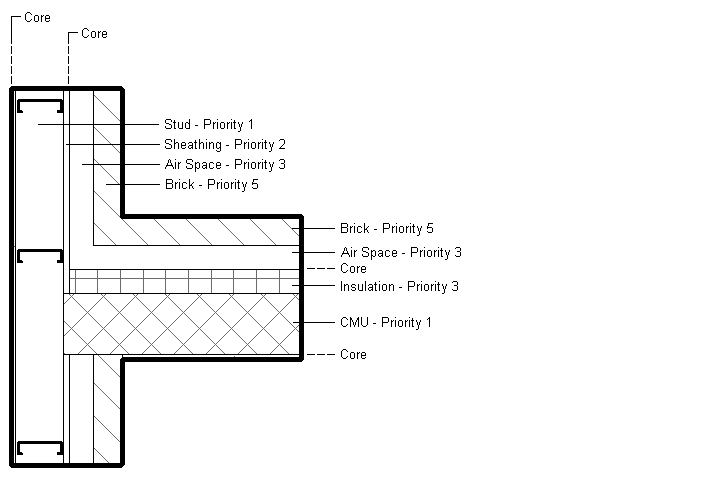

  La figure ci-dessous illustre une couche de priorité inférieure à l'intérieur du porteur traversant des couches de priorité supérieure en dehors du porteur. La couche d'isolation du mur horizontal s'est déplacée à l'intérieur du porteur. Elle peut maintenant traverser les couches situées en dehors du porteur, quelle que soit la priorité.
