Modification des paramètres d'armature

1. Cliquez sur l'onglet Structurele groupe de fonctions Armature Paramètres d'armature.
2. Dans la boîte de dialogue Paramètres d'armature, cliquez sur Général.
3. Choisissez l'option Armature structurelle hôte dans l'armature de surface (treillis) et la direction principale du ferraillage.

La disponibilité de cette option dépend du fichier que vous utilisez. Par exemple :

• A l'ouverture d'un nouveau fichier, l'option est définie par défaut, mais vous pouvez choisir le mode (surface et direction) à appliquer dans le projet. Après la création de la zone ou de la direction principale du ferraillage, il est impossible de changer de mode.
• A l'ouverture d'un fichier existant avec les paramètres d'armature surfacique et de direction principale du ferraillage préalablement définis, l'option est disponible lorsque vous supprimez les objets d'armature précédemment créés du projet.

Lorsqu'une armature structurelle est hébergée dans l'armature surfacique et la direction principale du ferraillage, vous pouvez réaliser les opérations suivantes :

• Afficher indépendamment les éléments d'armature intégrés dans les sols, murs et radiers.

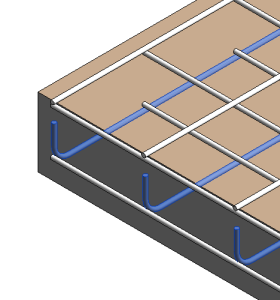

  L'hébergement d'armature est activé (par défaut).	L'hébergement d'armature est désactivé.
  Vous pouvez définir la visibilité des éléments d'armature dans la section Graphismes de la surface ou de la direction principale du ferraillage de la palette Propriétés.	Les éléments d'armature sont visibles seulement après la création de la vue en coupe de l'élément hôte.

• Créer une nomenclature pour chaque armature au sein d'un projet.

  Une armature structurelle hébergée crée des jeux d'armature, si possible. Cela permet de définir une nomenclature des éléments (comme les jeux d'armatures) dans laquelle les barres adjacentes de même longueur sont regroupées dans une seule ligne.

• Supprimer la surface ou le système de direction principale d'un projet en laissant en place les armatures et jeux d'armatures. Voir Supprimer le système d'armature de surface (treillis) ou Supprimer le système de direction principale du ferraillage.

1. Cliquez sur l'onglet Structurele groupe de fonctions Armature Paramètres d'armature.
2. Dans la boîte de dialogue Paramètres d'armature, cliquez sur Armature surfacique ou Direction principale du ferraillage.

   La liste des abréviations d'annotations possibles (Paramètre) figure dans la partie gauche de la boîte de dialogue. La partie droite répertorie les abréviations modifiables (Valeur).

3. Sélectionnez une valeur pour la mettre en surbrillance.
4. Apportez les modifications souhaitées à l'abréviation d'annotation.
5. Cliquez sur OK pour confirmer les modifications apportées.

   Les illustrations suivantes affichent les abréviations par défaut ainsi que des exemples de modifications apportées dans le cadre d'un projet.

   Abréviations par défaut	Abréviations modifiées
   Armature surfacique
   Direction principale du ferraillage

Pour plus d'informations sur l'étiquetage des armatures, voir Etiquetage d'une armature surfacique et Etiquetage de la direction principale du ferraillage.
