Scala da disegno

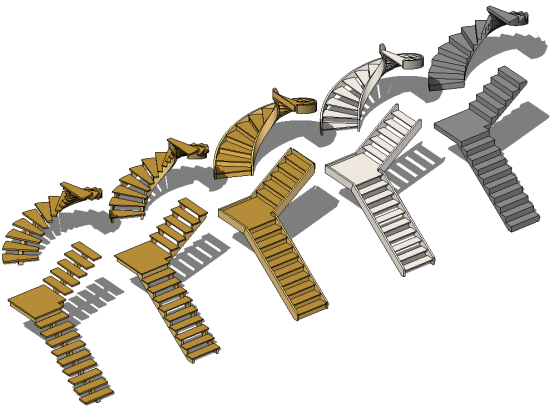

Le scale possono essere create in una vista di pianta impostando una rampa per le stesse o disegnando delle linee di alzata e di contorno. È possibile definire rampe diritte, a L con pianerottolo, a U e scale a chiocciola. È inoltre possibile modificare la linea di contorno esterna delle scale mediante la modifica del disegno. Le alzate e le rampe verranno aggiornate di conseguenza. Revit genera inoltre automaticamente le ringhiere delle scale. In edifici a più piani, è possibile progettare una serie di scale ed estendere serie identiche in base al livello più alto definito nelle proprietà della scala.

Il numero di pedate per una rampa di scale viene calcolato in base alla distanza tra i pavimenti e la massima altezza di alzata definita nelle proprietà delle scale. Nell'area di disegno viene visualizzato un rettangolo che rappresenta il perimetro della rampa di scale.

Quando si creano nuove scale, è anche possibile specificare il tipo di ringhiera da utilizzare. Per ulteriori informazioni, vedere Definizione del tipo di ringhiera per nuove scale.

È possibile creare abachi per le scale con diversi parametri, tra cui: alzata effettiva, Numero di alzate effettivamente presenti, Rampa e Larghezza. Per ulteriori informazioni, vedere Creazione di un abaco o di una quantità. Per le scale sono disponibili le etichette della famiglia etichette scale. In Revit, l'etichetta scale è disponibile nella cartella Annotazioni della libreria di famiglie di Autodesk Revit. Per ulteriori informazioni, vedere Etichette.
