프로젝트에서 공유 구성요소 작업

내포 및 공유된 패밀리가 있는 패밀리는 프로젝트 내에서 다른 패밀리처럼 작동합니다. 그러나 Tab 키를 눌러 내포 및 공유된 구성요소로 전환할 수 있습니다.

예제

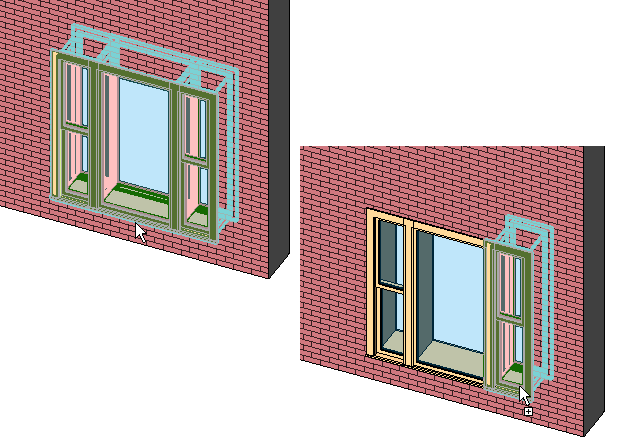

공유 패밀리의 하위 인스턴스(instance) 선택하기

내포된 인스턴스(instance)를 선택하는 경우 다음을 수행할 수 있습니다.

• 특성 팔레트에서 마크 및 주석과 같은 일부 매개변수를 수정합니다.
• 특성 팔레트에서 (유형 편집)을 클릭하고 유형 특성을 수정합니다. 이렇게 하면 해당 유형의 모든 인스턴스(instance)가 업데이트되어 변경사항이 반영됩니다.

내포된 인스턴스(instance)를 선택하는 경우 다음을 수행할 수 없습니다.

• 내포된 인스턴스(instance)를 선택하여 삭제합니다.
• 내포된 인스턴스(instance)를 대칭, 복사, 이동 또는 배열합니다.

  이렇게 하면 내포된 인스턴스(instance)뿐만 아니라 전체 호스트 패밀리가 변경됩니다.

• 내포된 인스턴스(instance)의 위치, 크기 또는 모양을 수정합니다.
