Zeichenbereich

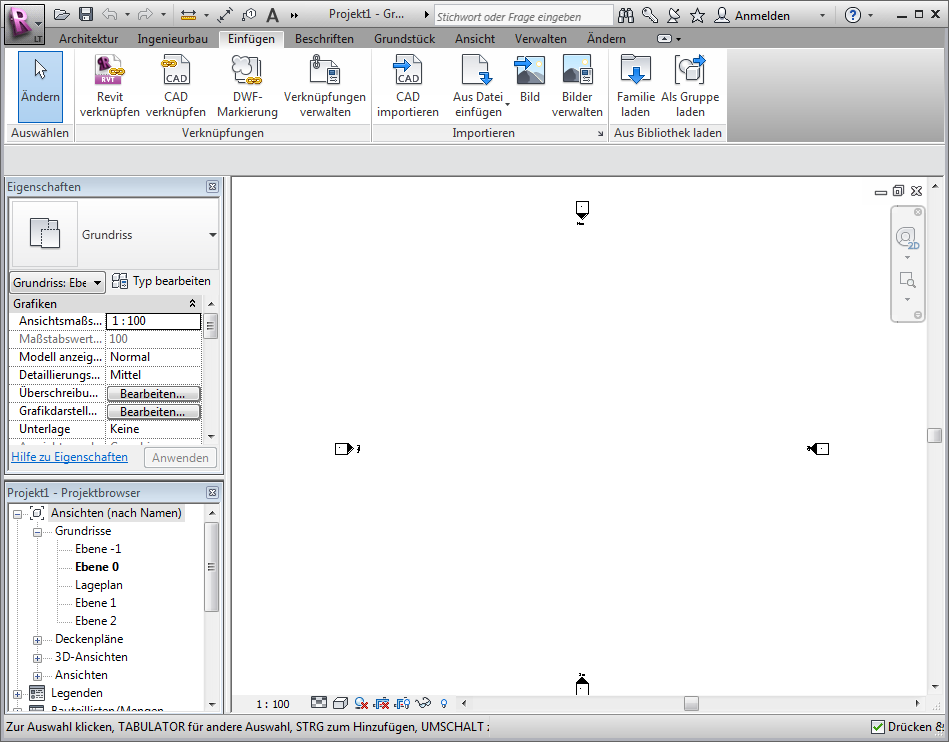

Der Zeichenbereich des Revit-Fensters zeigt Ansichten (sowie Pläne und Bauteillisten) des aktuellen Projekts an. Jedes Mal, wenn Sie eine Ansicht in einem Projekt öffnen, wird die Ansicht standardmäßig im Zeichenbereich über den anderen geöffneten Ansichten angezeigt. Die anderen Ansichten sind noch geöffnet, liegen jedoch unterhalb der aktuellen Ansicht. Verwenden Sie die Werkzeuge von Registerkarte Ansicht Gruppe Fenster, um die Projektansichten an Ihren Arbeitsstil anzupassen.

Der Hintergrund des Zeichenbereichs ist standardmäßig weiß. Sie können die Farben umkehren. Er wird dann in Schwarz angezeigt. (Siehe Anweisungen unten.)

So verwalten Sie Ansichten im Zeichenbereich

Funktion...	Aktion...
Anzeigen einer Projektansicht, die noch nicht geöffnet wurde	Navigieren Sie zu der Ansicht im Projektbrowser, und doppelklicken auf den Ansichtsnamen.
Anzeigen einer Liste der geöffneten Ansichten	Klicken Sie auf Registerkarte Ansicht Gruppe Fenster Dropdown-Liste Fenster wechseln. Im unteren Teil des Menüs werden die offenen Ansichten aufgeführt. Ein aktiviertes Kontrollkästchen zeigt die Ansicht an, die gerade im Zeichenbereich zu sehen ist.
Anzeigen einer anderen (aber verdeckten) Ansicht im Zeichenbereich	Klicken Sie auf Registerkarte Ansicht Gruppe Fenster Dropdown-Liste Fenster wechseln und anschließend auf die anzuzeigende Ansicht.
Öffnen eines zweiten Fensters für die aktuelle Ansicht	Klicken Sie auf Registerkarte Ansicht Gruppe Fenster (Replizieren). Mit diesem Werkzeug können Sie in bestimmten Entwurfsbereichen die Pan- und Zoomfunktionen verwenden und gleichzeitig den gesamten Entwurf in einem anderen Fenster anzeigen. (Verwenden Sie das Werkzeug Neben-/Untereinander, um beide Ansichten gleichzeitig anzuzeigen.) Alle im neuen Fenster am Projekt vorgenommenen Änderungen werden auch in anderen Fenstern des Projekts angezeigt.
Anordnen aller geöffneten Fenster im Zeichenbereich hintereinander	Klicken Sie auf Registerkarte Ansicht Gruppe Fenster (Überlappend).
Gleichzeitiges Anzeigen aller geöffneten Ansichten	Klicken Sie auf Registerkarte Ansicht Gruppe Fenster (Neben-/Untereinander).
Schließen aller verdeckten Ansichten	Klicken Sie auf Registerkarte Ansicht Gruppe Fenster (Verdeckte Fenster schließen). Bei mehreren geöffneten Projekten bleibt ein Fenster pro Projekt geöffnet.
Vergrößern des Zeichenbereichs	Klicken Sie auf Registerkarte Ansicht Gruppe Fenster Dropdown-Liste Benutzeroberfläche, und deaktivieren Sie Kontrollkästchen, um Elemente der Benutzeroberfläche wie den Projektbrowser und die Statusleiste auszublenden.

So kehren Sie die Hintergrundfarbe des Zeichenbereichs um

So aktualisieren Sie den Bildschirm
