パート 5: 屋根を作成する

屋根を描画する

屋根ラインを描画する

1. GSG_05_add_roof.rvt のプロジェクトを開きます。
2. 「03 - Roof」平面図を開きます。
3. [建築]タブ [屋根]ドロップダウン (屋根(フットプリント))をクリックします。
4. [描画]パネルで、 (線分)をクリックします。
5. オプション バーで、[勾配を定義]が選択されていることを確認します。
6. 最初の屋根セグメントを描画するには、左下から開始して、左の壁の端点と、南の壁および極東壁の交差を選択して、南の壁の外部エッジをトレースします。

オーバーハングが付いた屋根ラインを作成する

7. [描画]パネルで、 (壁を選択)をクリックします。
8. オプション バーの[オーバーハング]で「3'」と入力して、[勾配を定義]をオフにします。
9. 作図領域で西の壁をハイライト表示します。壁の外側に破線が表示されたら、クリックして屋根ラインを配置します。 北と東の壁でも繰り返します。


屋根スケッチを完了する

10. [修正]パネルで (コーナーへトリム/延長)をクリックします。
11. 東の屋根ラインを選択してから、南の屋根ラインを選択します。 西と南の屋根ラインでも繰り返します。
12. [モード]パネルで (編集モードを終了)をクリックします。

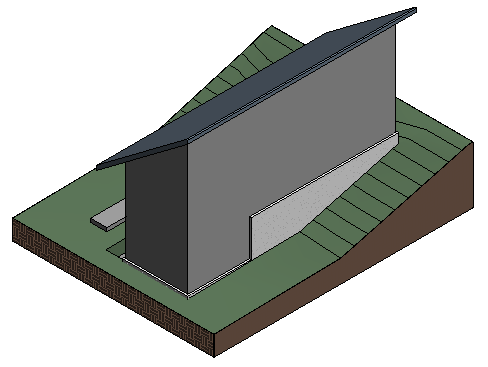

    生成される屋根では既定の値が使用され、勾配が非常に急です。これは、後の練習で修正します。

壁を屋根にアタッチする

1. [Tab]を押してクリックし、壁の連結を選択します(すべての外壁を選択します)。
2. [Ctrl]を押してクリックし、エントランス レベルのアンダーレイに表示される各内壁を選択します。
3. [修正 | 壁]タブ [壁を修正]パネル (アタッチ(上部/下部))をクリックします。
4. クリックして屋根を選択します。
5. クイック アクセス ツールバーで (既定の 3D ビュー)をクリックします。

   壁が屋根に延長されることに注目してください。



屋根の勾配を修正する

1. 屋根を選択します。
2. プロパティ パレットの[寸法]にある[勾配]で、「1"/12"」と入力して[適用]をクリックします。
3. 作図領域の中をクリックして、屋根の選択を解除します。
