3次元ジュール発熱

解析特性

• 定常状態
• 3次元伝熱
• ジュール発熱

参考文献

Rohsenow,W.M.,Choi,H.Y., “Heat, Mass, Momentum Transfer”, Prentice-Hall, Inc., New Jersey, 1961, p. 106

問題の説明

このモデルは、参考文献内の例題6-5です。この解析の目的は、外気にさらされた、電流が通る裸の鋼線の中心温度を求めることです。ワイヤーの抵抗は0.0001オーム/フィートです。

ジオメトリと境界条件

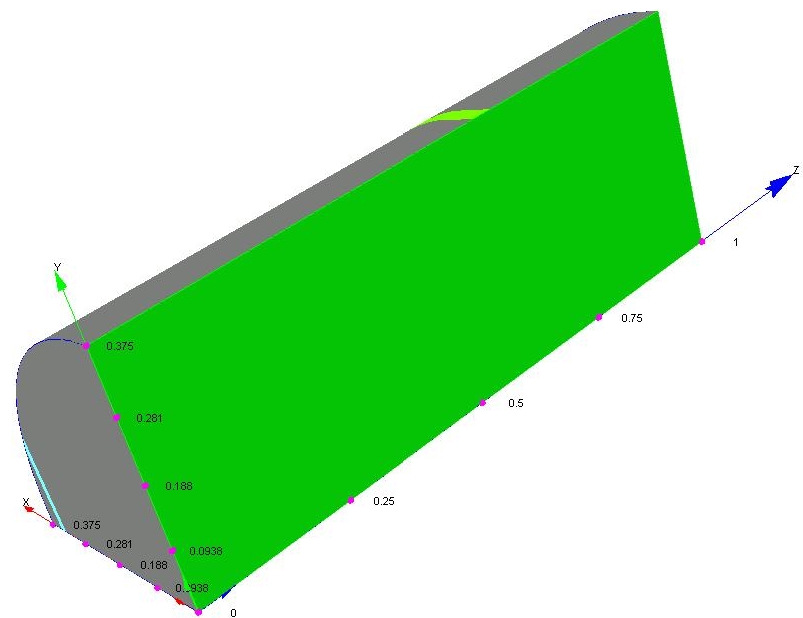

ワイヤーの半径は0.375インチで、長さは1インチです。

250 (1000/4) アンペアの電流を端部に適用します。反対側の端部には0ボルトの基準電圧を適用しました。また、5.0 BTU/hr-ft2-F の熱伝達率と、 70 Fの雰囲気温度をワイヤー表面に適用しました。

結果

中心温度とワイヤー外面の温度、およびワイヤーに伝達される熱量を既知の値と比較します。
