No headers- 非定常解析
- 3次元流れ
- 乱流
- 回転流れ
- 遠心ポンプ
- 渦巻き形状のポンプ
Miner,S.M., “Potential Flow Analysis Of A Centrifugal Pump: Comparison Of Finite Element Calculation And Laser Velocimeter Measurement”, Ph.D. Dissertation, University of Virginia, 1988
参考文献には、レーザー速度計を使って実験規模のポンプから得られた流体データが含まれています。
このケースでは、Autodesk Simulation CFD で計算された流量と測定された運転点を比較します。ポンプに圧力ヘッドを指定して流量を計算し、その後、実験により得られたポンプのP-Q特性との比較を行います。

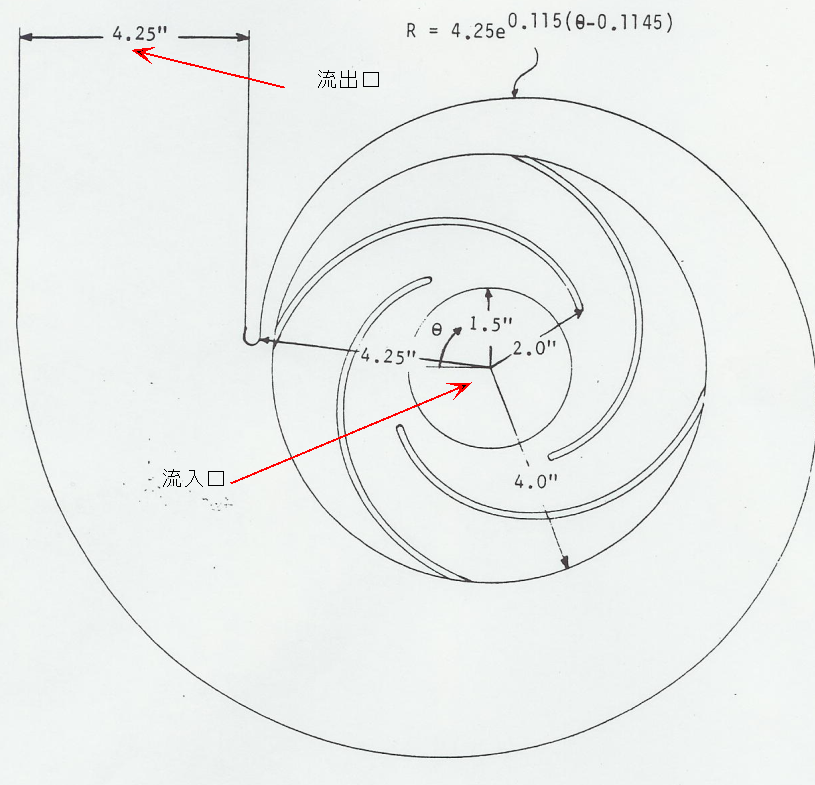

回転翼は、角度16°、ログスパイラル形状の側板で囲まれた4枚の翼です。流入口の半径は1.5インチ、吐出し部の半径は4.0インチ、翼の前縁の半径は2.0インチです。ボリュートはログスパイラル形状となっています。回転翼の吐出し部における流れに合わせるため、角度83° のボリュートが選択されました。回転翼領域およびボリュート領域のチャンネル幅は0.97インチです。
| ベンチマーク | 2012: ビルド 20110628 | 誤差 % | 2013: ビルド 20120131 | 誤差 % | |
| 流量 | 83 gpm | 76.571 | 7.745 | 75.91 | 8.53 |
