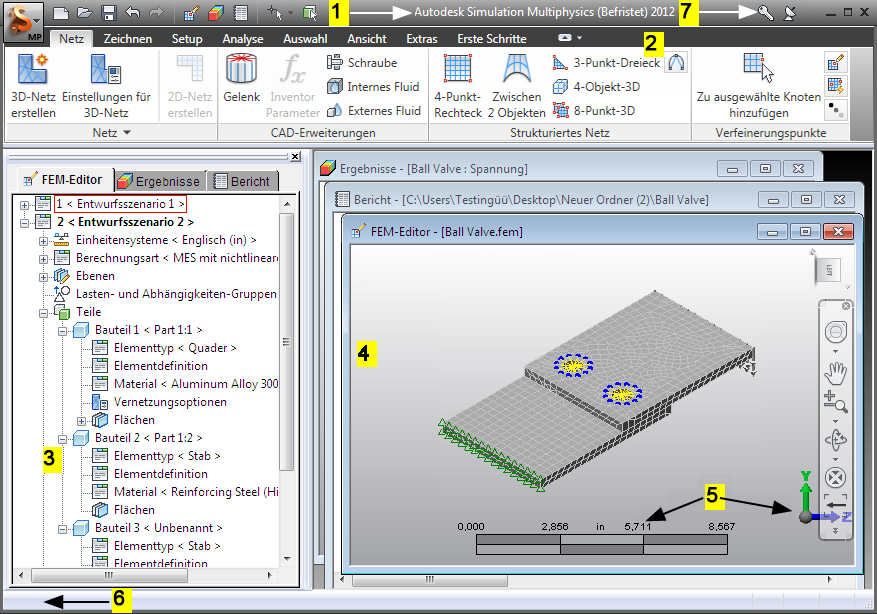

Benutzeroberfläche

FEM-Editor-Umgebung

Diese Umgebung ist die primäre Modellierumgebung. Dort erstellen Sie Netze, wenden Lasten und Abhängigkeiten an, definieren Elemente, Material und Analyseparameter und führen die Berechnung durch. Volumenkörper oder Mittelflächennetze können auf Modellen erstellt werden, die von einem CAD-Volumenkörpermodell-Paket erstellt wurden. Dabei kann es sich um eine Bauteil- oder Baugruppendatei aus dem CAD-Paket oder un ein universales Dateiformat handeln. 2D-Skizzen können erstellt und vernetzt werden, um 2D-Modelle zu erstellen. Strukturierte Netze können in dieser Umgebung auch manuell gezeichnet werden. Wechseln Sie mit den folgenden Optionen in die FEM-Editor-Umgebung:

• Wenn Sie über eine CAD-Anwendung mit Direkttransfertechnologie verfügen, wählen Sie den Befehl Autodesk Simulation Netz aus den Pulldown-Menüs oder der Multifunktionsleiste der CAD-Anwendung aus. Das Modell wird in die FEM-Editor-Umgebung übertragen.
• Wählen Sie Öffnen, und wählen Sie das richtige Autodesk Simulation FEM-Modell, CAD-Volumenkörpermodell oder die Datei mit einer anderen Dateierweiterung als Autodesk Simulation FEM im Dropdown-Feld Dateityp aus.Das Modell wird in der FEM-Editor-Umgebung geöffnet.

Ergebnisanzeige

Zeigt die Ergebnisse für alle Analysen an. Es werden zahlreiche Ausgabedateien verwendet, die während der Berechnung erstellt wurden, um zu zeigen, wie das Modell auf die angewendeten Lasten reagiert. Auf die Ergebnisanzeige können Sie über den Befehl Werkzeuge Umgebungen Ergebnisse in der FEM-Editor-Umgebung zugreifen, nachdem eine Berechnung durchgeführt wurde, oder durch Klicken auf die Registerkarte Ergebnisse oben in der Strukturansicht.

Berichtsumgebung

Generiert einen HTML-Bericht, um die Ergebnisse der Berechnung darzustellen. Bilder und Animationen aus der Ergebnisanzeige können in den Bericht eingefügt werden.

Mehrsprachiger Support

Standardmäßig wird in den Umgebungen die verwendete Sprache anhand der Windows-Gebietsschemaeinstellungen erkannt und die grafische Benutzeroberfläche entsprechend angepasst. Zum Wechseln in eine der anderen unterstützten Sprachen gehen Sie wie folgt vor:

1. Erstellen Sie eine Umgebungsvariable mit dem Namen ALGOR_LOCALE_OVERRIDE. Dabei kann es sich um eine Benutzervariable oder um eine Systemvariable handeln, je nachdem, ob sie nur den aktuellen Benutzer oder alle Benutzer des Computers betrifft. (Weitere Informationen zu Anweisungen zum Festlegen der Umgebungsvariablen finden Sie in der Windows-Dokumentation.)
2. Legen Sie den Wert der Variablen auf eine der folgenden, drei Zeichen langen Textzeichenfolgen fest:

   Sprache	Wert der Umgebungsvariable
   Deutsch	DEU
   Englisch	ENU
   Französisch	FRA
   Italienisch	ITA
   Japanisch	JPN

3. Klicken Sie auf OK, um die Variable zu speichern und die Software zu starten. Alle Menüs und Beschriftungen werden in der neuen Sprache angezeigt. Bei der Zahleneingabe wird die Übersteuerungskonvention des Gebietsschemas für Dezimaltrennzeichen verwendet. Dialogfelder und Fenster von anderen Anbietern werden allerdings nach wie vor in der Sprache angezeigt, die in den Gebietsschemaeinstellungen festgelegt ist.
