Visualiseur

Fonctions du visualiseur :

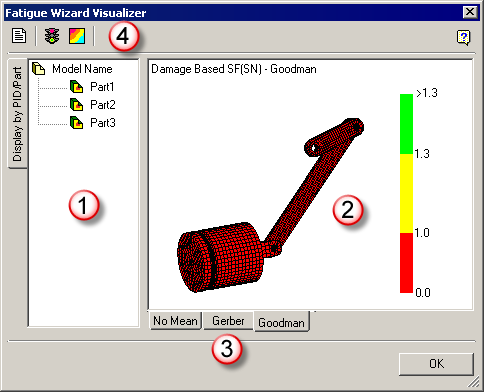

Le visualiseur de l'assistant de fatigue est divisé en plusieurs zones :

1. Arborescence

L'arborescence affiche une liste des composants d'un modèle et indique l'état des propriétés d'affichage. Vous pouvez définir des pièces individuelles pour afficher les résultats avec contour (si disponible), les rendre invisibles ou afficher uniquement le maillage par éléments finis sous-jacent de la pièce.

Pour définir les propriétés d'affichage d'une pièce

1. Dans la fenêtre d'arborescence, cliquez sur la pièce à modifier. La pièce est mise en évidence dans la fenêtre graphique et l'icône de l'arborescence prend la couleur cyan uni pour indiquer que la pièce est sélectionnée à des fins de modification.
2. Cliquez avec le bouton droit de la souris n'importe où dans la fenêtre de l'arborescence. Dans le menu, choisissez l'une des actions suivantes :
   • Afficher (activer la pièce si elle n'est pas affichée)
   • Masquer (désactiver la pièce si elle est affichée)
   • Modifier la couleur (sélectionner la couleur du maillage par éléments finis sous-jacent)
   • Afficher/Masquer les résultats (basculer entre les résultats avec contour et le maillage sous-jacent)

2. Zone graphique

La zone graphique contient l'affichage principal du maillage par éléments finis et des résultats avec contour. Le type d'affichage et le jeu de résultats en cours sont affichés dans la partie supérieure gauche de la fenêtre.

Affichage dynamique

Vous pouvez effectuer un panoramique, un zoom ou une rotation du maillage par éléments finis et des résultats avec contour à l'aide de commandes combinées de la souris et du clavier.

L'assistant de fatigue propose un affichage dynamique 3D complet, disponible avec une souris à 3 boutons. Vous pouvez positionner le modèle de façon à le voir sous tous les angles.

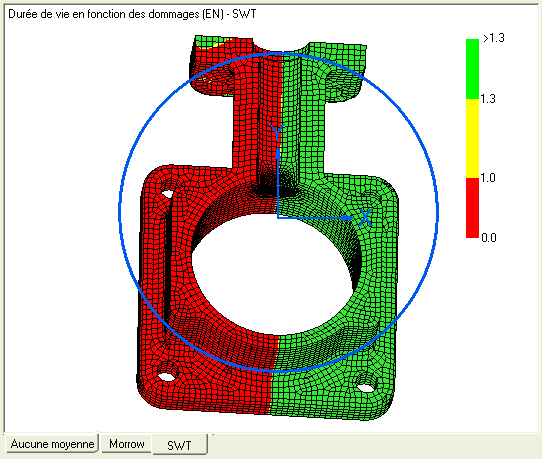

Prenons, par exemple, l'image qui s'affiche dans la zone graphique ci-dessous. Imaginez un axe XYZ situé au centre de l'écran et un cercle comme sur l'illustration.

L'axe X est horizontal, l'axe Y est vertical et l'axe Z pointe vers l'extérieur de l'écran.

Rotation autour de X et Y

• Déplacez le curseur à l'intérieur du cercle bleu imaginaire.
• Maintenez le bouton de la souris enfoncé.
• Déplacez le curseur vers le haut et vers le bas pour faire pivoter le modèle autour de l'axe X.
• Déplacez le curseur vers la gauche et vers la droite pour faire pivoter le modèle autour de l'axe Y.

Rotation autour de Z

• Déplacez le curseur à l'extérieur du cercle bleu imaginaire.
• Maintenez le bouton de la souris enfoncé.
• Déplacez le curseur vers le haut et vers le bas pour faire pivoter le modèle autour de l'axe Z.

Panoramique/Déplacement sur X et Y

• Déplacez le curseur à l'intérieur du cercle bleu imaginaire.
• Maintenez enfoncé le bouton central de la souris.
• Déplacez le curseur vers le haut et vers le bas pour déplacer le modèle sur l'axe Y.
• Déplacez le curseur vers la gauche et vers la droite pour déplacer le modèle sur l'axe X.

Zoom

• Déplacez le curseur à l'extérieur du cercle bleu imaginaire.
• Maintenez enfoncé le bouton central de la souris.
• Déplacez le curseur vers le haut et vers le bas pour zoomer.

En combinant les actions ci-dessus, vous pouvez positionner le modèle n'importe où dans l'espace.

Menu contextuel

Cliquez dans la zone graphique principale pour afficher un menu contenant des vues standard et des outils.

Résultats

Dans un jeu de résultats avec contour, une bande de contour s'affiche sur le côté droit de la fenêtre. Ces bandes s'échelonnent entre la valeur minimale et la valeur maximale du jeu de résultats. Vous pouvez les personnaliser, comme illustré ici.

Vous pouvez également afficher les données en tant que nombre de cycles ou au format log10 du nombre de cycles.

3. Onglets de jeu de résultats

Pour chaque type d’analyse (SN, EN ou Haigh), par défaut, l'assistant de fatigue calcule deux ou trois jeux de résultats différents. Si vous calculez la longévité, ces jeux de résultats contiennent les trois types de correction de contrainte moyenne. Lorsque vous effectuez un calcul de type Haigh, celui-ci contient les deux méthodes de calcul du facteur de sécurité de fatigue (constantR ou constantM).

Pour afficher les différents jeux de résultats, choisissez l'un des onglets situés en bas de la fenêtre graphique principale.

4. Barre d'outils principale

La barre d'outils principale est visible uniquement si des résultats sont disponibles et s'affiche dans la partie supérieure du visualiseur. Utilisez cette barre d'outils pour les outils de rapport et les types de tracé.

Type de tracé

L'assistant de fatigue affiche deux types de résultat avec contour : le tracé tricolore et le tracé avec contour de dix bandes standard. Pour passer d'un type à l'autre, cliquez sur l'icône appropriée dans la barre d'outils principale.

Le tracé tricolore présente un aperçu des zones du modèle qui affichent des résultats de fatigue acceptables (vert), passables (jaune) et inacceptables (rouge). L'assistant de fatigue se rapporte au résultat souhaité que vous avez saisi à l'étape 5 pour déterminer la bande dans laquelle placer les résultats.

Cet affichage sert uniquement à signaler les zones nécessitant davantage votre attention. C'est à vous de déterminer si les résultats calculés par l'assistant de fatigue sont acceptables. Lorsque l'assistant de fatigue crée le tracé tricolore, tout résultat en dessous de la valeur saisie est incorrect et apparaît en rouge. Tout résultat 1,3 fois supérieur au résultat saisi est acceptable et s'affiche en vert. Les résultats calculés par l'assistant de fatigue étant compris entre les deux sont considérés comme passables et s'affichent en jaune.

Rapport

Utilisez l'assistant de fatigue pour générer un rapport automatique, résumant les paramètres de calcul et les résultats. Accédez au rapport à l'aide du bouton prévu à cet effet. Modifiez et enregistrez le rapport à l'aide des boutons affichés dans la barre d'outils principale.

Pour plus d'informations sur le rapport, reportez-vous à la page Générateur de rapport.
