Visualizzatore

Funzioni del visualizzatore:

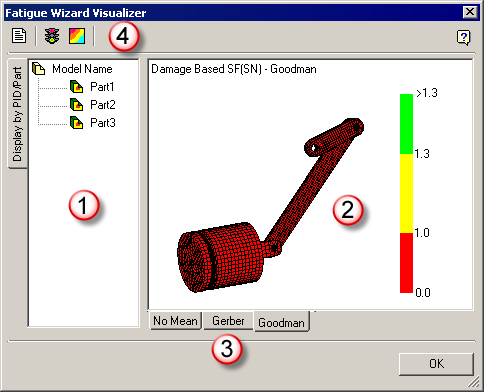

Il visualizzatore della Procedura guidata Fatica è suddiviso in più aree:

1. Vista struttura

La finestra della vista struttura visualizza un elenco delle parti costitutive di un modello e mostra lo stato delle proprietà di visualizzazione. È possibile impostare le singole parti per visualizzare i risultati contornati (se disponibili) e rendere invisibili oppure visualizzare solo le mesh FE sottostanti della parte.

Come impostare la visualizzazione delle proprietà di una parte

1. Fare clic nella finestra della vista struttura nella parte da modificare. La parte viene evidenziata nell'area grafica e l'icona della vista struttura cambia e diventa di colore ciano intenso per indicare che è selezionata per la modifica.
2. Fare clic con il pulsante destro del mouse in un punto qualsiasi all'interno della finestra della vista struttura. Dal menu, selezionare una delle seguenti azioni:
   • mostra (attiva una parte se attualmente non è visualizzata)
   • nascondi (disattiva una parte se attualmente è visualizzata)
   • modifica colore (seleziona un colore per la mesh FE sottostante)
   • attiva risultati (attiva/disattiva la visualizzazione dei risultati contornati e la visualizzazione delle mesh sottostanti)

2. Area grafica

L'area grafica contiene la visualizzazione principale della mesh FE e dei risultati contornati. Il tipo di visualizzazione corrente e i set di risultati vengono visualizzati nella parte superiore sinistra della finestra.

Visualizzazione dinamica

È possibile eseguire la panoramica, lo zoom e la rotazione della mesh FE e dei risultati contornati utilizzando le seguenti combinazioni di controlli del mouse e della tastiera.

La Procedura guidata Fatica contiene una visualizzazione dinamica 3D a tempo pieno con il mouse a tre pulsanti. È possibile posizionare il modello in modo da visualizzarlo da qualsiasi angolo.

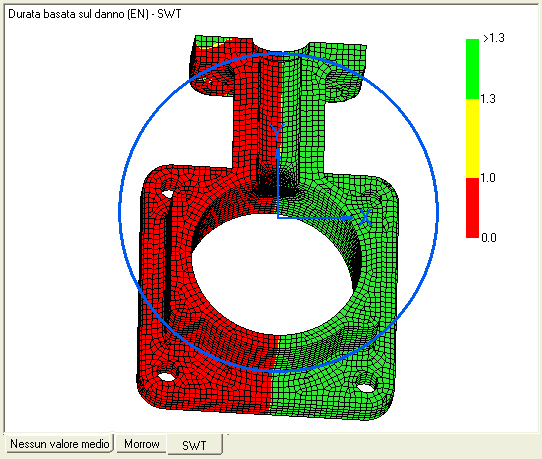

La seguente immagine mostra l'area grafica. Fare riferimento a un asse XYZ immaginario posto al centro dello schermo e a un cerchio immaginario come indicato.

L'asse X punta lungo l'asse orizzontale, l'asse Y è verticale e l'asse Z punta al di fuori dello schermo.

Rotazione sugli assi X e Y

• Spostare il cursore all'interno di un cerchio blu immaginario.
• Premere e tenere premuto il pulsante sinistro del mouse.
• Spostare il cursore verso l'alto e verso il basso per effettuare la rotazione sull'asse X.
• Spostare il cursore da sinistra a destra per eseguire la rotazione sull'asse Y.

Rotazione sull'asse Z

• Spostare il cursore al di fuori del cerchio blu immaginario.
• Premere e tenere premuto il pulsante sinistro del mouse.
• Spostare il cursore verso l'alto e verso il basso per eseguire la rotazione sull'asse Z.

Panoramica/Spostamento sull'asse X e Y

• Spostare il cursore all'interno del cerchio blu immaginario.
• Premere e tenere premuto il pulsante centrale del mouse.
• Spostare il cursore verso l'alto e verso il basso per muoversi lungo l'asse Y.
• Spostare il cursore da sinistra a destra per muoversi lungo l'asse X.

Zoom

• Spostare il cursore al di fuori del cerchio blu immaginario.
• Premere e tenere premuto il pulsante centrale del mouse.
• Spostare il cursore verso l'alto e verso il basso per eseguire lo zoom.

Utilizzando una combinazione dei movimenti precedenti, è possibile posizionare il modello in un punto qualsiasi nello spazio.

Menu del pulsante destro del mouse

Fare clic nell'area grafica principale per visualizzare un menu contenente alcune viste e strumenti standard.

Risultati

In una visualizzazione del set di risultati contornati, una banda di contorno viene visualizzata sul lato destro della finestra. Le bande di contorno variano dal valore minimo al valore massimo dei dati del set di risultati. È possibile effettuare una personalizzazione come illustrato di seguito.

È inoltre possibile visualizzare i dati come numero di cicli o numero di cicli Log10.

3. Schede set di risultati

Per ogni tipo di analisi (SN, EN o Haigh) della Procedura guidata Fatica, per default, si calcolano due o tre gruppi di risultati diversi. Se si sta calcolando la durata, questi gruppi di risultati contengono i tre tipi di correzioni della sollecitazione media disponibili. Se si esegue un calcolo di tipo Haigh, contengono i due metodi per calcolare un fattore di sicurezza della fatica (constantR o constantM).

Per visualizzare i singoli set di risultati, scegliere una delle schede di gruppi di risultati nella parte inferiore della finestra grafica principale.

4. Barra degli strumenti principale

La barra degli strumenti principale è visibile solo se i risultati sono disponibili e viene visualizzata nella parte superiore del modulo del visualizzatore. Utilizzare questa barra degli strumenti per gli strumenti di rapporto e i tipi di grafico.

Tipo di grafico

La Procedura guidata Fatica visualizza due tipi di risultati di fatica contornati: il grafico a semaforo e un grafico standard contornato a dieci bande. Per passare da un tipo di grafico a un altro, fare clic sull'icona appropriata nella barra degli strumenti principale.

Il grafico a semaforo fornisce una panoramica delle aree del modello che mostrano risultati della fatica accettabili (verdi), risultati della fatica marginali (gialli) e risultati della fatica inaccettabili (rossi). La Procedura guidata Fatica fa riferimento al risultato desiderato immesso al Passaggio 5 per determinare in quale banda rientrano i risultati.

Questa visualizzazione è solo una guida per le aree che richiedono ulteriore attenzione. È possibile determinare se i risultati calcolati mediante la Procedura guidata Fatica sono accettabili. Quando la Procedura guidata Fatica crea il grafico a semaforo, qualsiasi risultato sotto il valore desiderato immesso non è valido e viene visualizzato in rosso. Qualsiasi risultato 1,3 volte maggiore del risultato desiderato immesso è accettabile, e viene visualizzato in verde. I risultati calcolati mediante la Procedura guidata Fatica che si trovano tra gli altri due vengono considerati marginali e sono visualizzati in giallo.

Rapporto

Utilizzo della Procedura guidata Fatica per generare un rapporto automatico contenente un riepilogo dei parametri e dei risultati del calcolo. Accedere al rapporto utilizzando il pulsante del rapporto. Modificare e salvare utilizzando i pulsanti visualizzati nella barra degli strumenti principale.

Per ulteriori dettagli sul rapporto, vedere la pagina "Writer rapporti".
