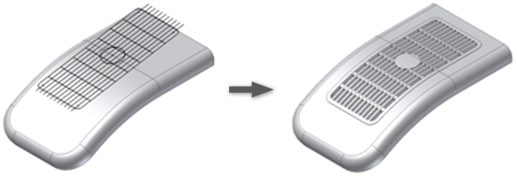

Lüftungsöffnungselemente dienen zum Erstellen von Entlüftungen oder Öffnungen in den dünnen Wänden eines Bauteils, um einen Luftstrom für interne Komponenten bereitzustellen.

Zur Erstellung von Lüftungsöffnungselementen werden die Anordnungen einer oder mehrerer 2D-Skizzen auf die Fläche des Bauteils projiziert.

Folgende Anordnungen werden zur Definition der Lüftungsöffnungsgeometrie verwendet:

Begrenzung: Dies muss eine geschlossene Skizze sein. Sie begrenzt die Ausdehnung der Lüftungsöffnung. Häufig ist die Begrenzung mit einem bestimmten Versatz von der Bauteilfläche nach oben versetzt.
Mittelteil: Ein mit Material gefüllter Bereich, in der Regel in der Mitte der Lüftungsöffnung. Die Stärke des Mittelteils entspricht häufig der Wandstärke. Es muss sich um eine geschlossene Skizze handeln.
Rippen: Eine Anordnung, die den Lüftungsöffnungsbereich füllt. Die äußeren Flächen der Rippen sind relativ zu der äußeren Begrenzungsfläche bündig oder leicht hinter diese zurückgesetzt.
Gitterstege: Eine zweite Anordnung, die in der Regel hinzugefügt wird, um die Steifigkeit der Rippen zu verbessern.

Die Projektion der Begrenzungsaußenkontur (plus einem Toleranzstreifen von 10 Prozent um die Außenkontur) muss vollständig innerhalb der Bauteilfläche liegen. Innerhalb der Begrenzungsprojektion dürfen keine Materiallücken (Löcher) vorliegen. Beispiele sind in den folgenden Abbildungen zu sehen:

	Lüftungsöffnung OK. Die Außenkontur der Projektion der Lüftungsöffnungsbegrenzung liegt mit einer Toleranz von 10 Prozent innerhalb des Zielkörpers.
	Lüftungsöffnung wurde nicht berechnet. Die Außenkontur der Projektion der Lüftungsöffnungsbegrenzung liegt nicht vollständig innerhalb des Zielkörpers.
	Lüftungsöffnung wird nicht berechnet. Die Außenkontur der Projektion der Lüftungsöffnungsbegrenzung liegt zu nahe am Rand des Zielkörpers (Abstandstoleranz liegt unterhalb des Schwellenwerts von 10 Prozent).

Die Begrenzungsskizze ist das einzige Element, das zur Erstellung einer Lüftungsöffnung zwingend erforderlich ist. Die Fläche der Öffnung eines Lüftungsöffnungselements wird im Abschnitt Fließbereich des Dialogfelds und in einem Referenzparameter angegeben. Die optionalen Verjüngungswinkel werden im Fließbereich nicht berücksichtigt.

Erstellen eines Lüftungsöffnungselements in einem dünnwandigen Bauteil von einer 2D-Skizze aus

Erstellen oder importieren Sie ein dünnwandiges Bauteil.
Definieren Sie die verschiedenen Lüftungsöffnungskonturen in einer 2D-Skizze auf einer Ebene, die nicht auf der Fläche liegt, in die die Lüftungsöffnung eingefügt werden soll.
Klicken Sie in der Multifunktionsleiste auf Registerkarte ModellGruppe KunststoffteilLüftungsöffnung.
Wählen Sie das Begrenzungsprofil aus, und geben Sie Werte für die Parameter Stärke, Höhe und Außenhöhe (z. B. Versatz von der Körperfläche) ein. In der Vorschau wird die entsprechende Geometrie angezeigt.
Wählen Sie das Mittelteilprofil aus, und geben Sie einen Wert für den Wandstärkeparameter des Mittelteils ein.
Wählen Sie die Rippenprofile aus. Sie können hierzu eine Fensterauswahl verwenden. Ziehen Sie den Cursor von links nach rechts, um nur die Objekte auszuwählen, die vollständig im Fenster enthalten sind. Ziehen Sie den Cursor von rechts nach links, um die Objekte auszuwählen, die von den Fensterbegrenzungen geschnitten werden. Geben Sie Werte für die Parameter Rippenstärke, Höhe und Oberer Versatz (von der Begrenzungsfläche der Lüftungsöffnungen) ein.
Wählen Sie die Gitterstegprofile aus. Auch hier können Sie die Fensterauswahl verwenden. Geben Sie Werte für die Parameter betreffend Gitterstegstärke und Versatz (von den Rippenflächen) ein.
Geben Sie einen Verjüngungswinkel ein.

Lüftungsöffnung

Erstellt ein Lüftungsöffnungselement unter Verwendung der verschiedenen Anordnungen aus einer oder mehreren 2D-Skizzen.

Zugriff:

Multifunktionsleiste: Registerkarte Modell

Gruppe Plastic Part

Lüftungsöffnung

Begrenzung

Gibt die geschlossene Grenze der Lüftungsöffnung an.

Profil Ein planares geschlossenes Profil. Durch Auswahl des Begrenzungsprofils wird die Lüftungsöffnungsrichtung implizit auf die Richtung vom Schwerpunkt des Profils zum nächsten Punkt des Bauteils entlang der Profilebenennormalen festgelegt. Das Begrenzungsprofil ist zum Erstellen der Lüftungsöffnung erforderlich.

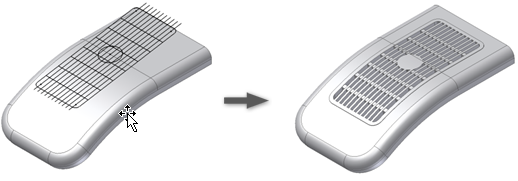

Körper Zur Auswahl des Zielkörpers.

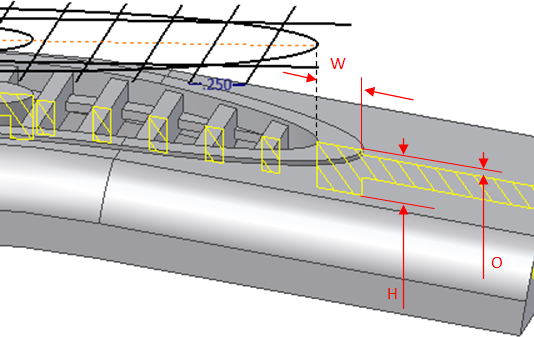

Parameter:

W:	Stärke der Begrenzung
H:	Höhe der Begrenzung
O:	Versatz der Außenhöhe der oberen Begrenzungsfläche in Bezug auf die Bauteiloberfläche

Mittelteil

Ein mit Material gefüllter Bereich, in der Regel in der Mitte der Lüftungsöffnung. Die Stärke des Mittelteils entspricht häufig der Wandstärke.

Profil Ein planares geschlossenes Profil. Die Ebene muss parallel zur Begrenzungsebene liegen (das Profil kann zu derselben Skizze gehören wie die Begrenzung). Wenn kein Profil ausgewählt wird, ist das Mittelteil nicht vorhanden. Ein Stutzen des Mittelteilprofils am Begrenzungsprofil ist nicht erforderlich. Dieser Vorgang wird automatisch vom Element selbst ausgeführt.

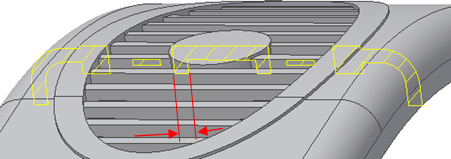

Der einzige Parameter des Mittelteils ist die Stärke. Die obere und untere Grenze des Mittelteils entsprechen den oberen und unteren Flächen der Begrenzung. Rippen und Gitterstege werden am Profil des Mittelteils gestutzt.

AnmerkungEine Stärke von Null bedeutet, dass das Mittelteil keine Wand hat und mit Material gefüllt ist.

Rippen

Ein Satz Kurven, der den Lüftungsöffnungsbereich füllt. Die äußeren Flächen der Rippen sind mit der äußeren Begrenzungsfläche bündig oder leicht hinter diese zurückgesetzt.

Profil Ein oder mehrere offene oder geschlossene Profile, die zu derselben Skizze auf einer Ebene gehören, die parallel zum Begrenzungsprofil verläuft (können zu derselben Skizze gehören wie die Begrenzung). Die Profile sind die zentrierten Konturen der Rippen. Ein Stutzen am Begrenzungsprofil ist nicht erforderlich. Dieser Vorgang wird automatisch vom Element selbst ausgeführt.

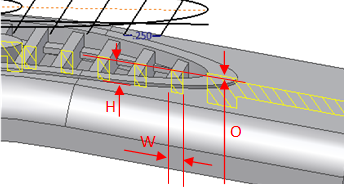

Parameter:

W:	Stärke der Rippe
H:	Höhe der Rippe
O:	Oberer Versatz der Rippe von der äußeren Fläche der Begrenzung

Rippen können bis unter die innere Fläche des Zielkörpers reichen.

Gitterstege

Ein zweiter Satz Kurven, der in der Regel hinzugefügt wird, um die Steifigkeit der Rippen zu verbessern.

Profil Ein oder mehrere offene oder geschlossene Profile, die zu derselben Skizze auf einer Ebene gehören, die parallel zum Begrenzungsprofil verläuft (können zu derselben Skizze gehören wie die Begrenzung). Die Profile sind zentrierte Konturen der Gitterstege. Es ist nicht erforderlich, diese am Begrenzungsprofil zu stutzen. Dieser Vorgang wird durch das Element automatisch ausgeführt.

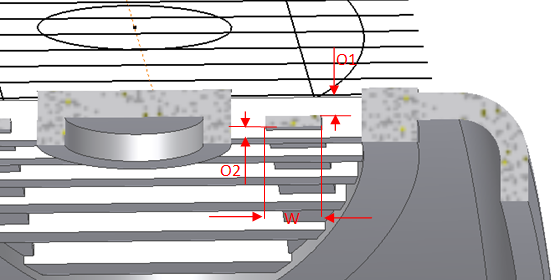

Parameter:

O1:	Oberer Versatz von der oberen Fläche der Rippen
O2:	Unterer Versatz von der unteren Fläche der Rippen
W:	Stärke

Verjüngung

Für den Verjüngungswinkel der Lüftungsöffnung müssen zwei Parameter angegeben werden:

ein Verjüngungswinkel (kein Vorzeichen)
(optional) der Versatz von der Begrenzungsaußenseite der Trennfläche.

Wenn Sie den Verjüngungswinkel eingeben, wählt die Software die empfohlene Verjüngungskonfiguration aus. Wenn Sie das trennende Element definieren (als Versatz von der Begrenzungsaußenfläche der Trennfläche), wird die Verjüngung entsprechend modelliert, ohne dass die Herstellbarkeit überprüft wird.

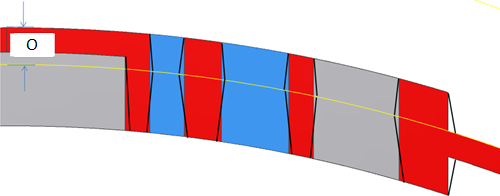

Die empfohlene Verjüngung ist wie folgt definiert:

Das trennende Element ist so weit wie möglich von der "Außenseite" entfernt, die durch die Position des Begrenzungsprofils definiert ist (um die durch Trennlinien entstehenden ästhetischen Beeinträchtigungen auf ein Minimum zu beschränken).
Doppelte Verjüngungen werden minimiert (zur Vereinfachung der Herstellung).
Das neutrale Element ist immer koinzident mit der "äußeren" Fläche jedes Elements (sodass die Nennwertbemaßungen auf dem sichtbaren Teil der Lüftungsöffnung angeordnet sind).

Das trennende Element beinhaltet die Innenflächen von entweder der Begrenzung oder dem Gittersteg.

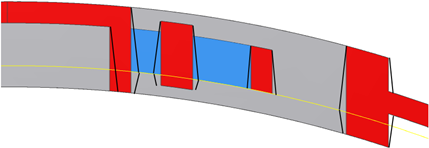

Alternativ können Sie das trennende Element auch als die Bauteilfläche (vor Anwendung der Lüftungsöffnung) an einem bestimmten Versatz O von der Außenfläche der Begrenzung definieren. Durch Ändern des Versatzwerts können Sie das trennende Element an der erforderlichen Stelle positionieren. Die Außenflächen bleiben neutral.
