La operación de pestaña solevada de chapa permite definir la forma usando dos bocetos de perfil. La geometría del boceto puede representar la cara interior o exterior del material de la chapa. También puede representar el plano medio del material. A menudo, el perfil cerrado es el elemento más sencillo para definir ambos extremos de una forma transicional. Estos tipos de diseños se utilizan en múltiples situaciones: diseño de conductos, campanas de sistemas de ventilación y un número elevado de formas de contenedores.
Las operaciones de pestaña solevada creadas con bocetos de perfiles cerrados en uno de los extremos se pueden aplanar fácilmente después de añadir una operación de rotura de chapa.
En Autodesk Inventor, las operaciones de pestaña solevada se pueden insertar en un modelo moldeado uniforme o un modelo que se pueda crear usando los pliegues rectos de una plegadora.
Ejemplos de pestaña solevada
Las ilustraciones siguientes ofrecen ejemplos de varias opciones de entrada y salida correspondientes a las operaciones de pestaña solevada.
NotaNo se admiten splines en los perfiles abiertos o cerrados de los extremos de las operaciones de pestaña solevada.

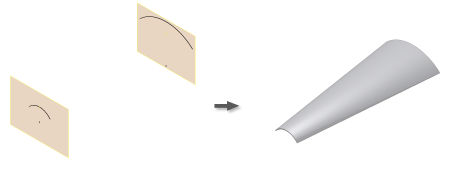

Perfiles abiertos similares: salida moldeada

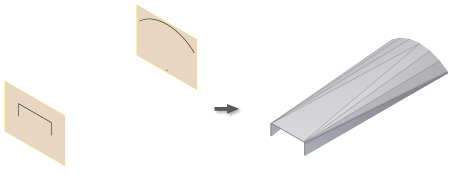

Perfiles abiertos dispares: salida de plegadora

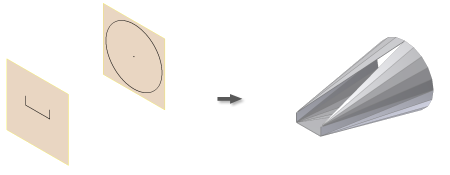

Perfiles cerrados a abiertos: salida de plegadora

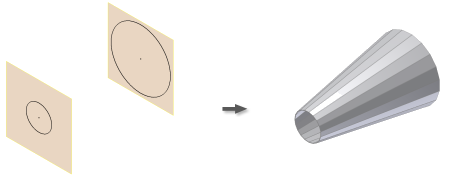

Perfiles cerrados circulares: salida de plegadora

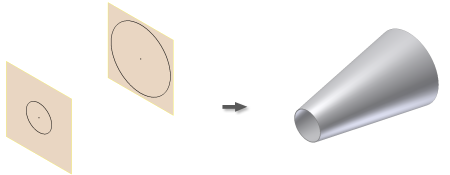

Perfiles cerrados circulares: salida moldeada

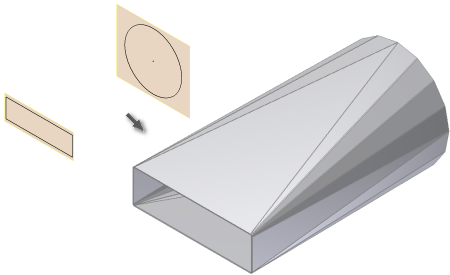

Perfiles cerrados circulares a rectangulares con ángulos agudos: salida de plegadora

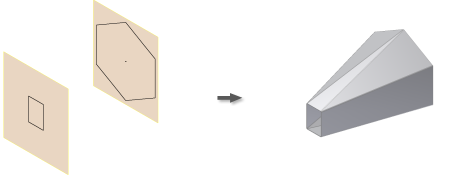

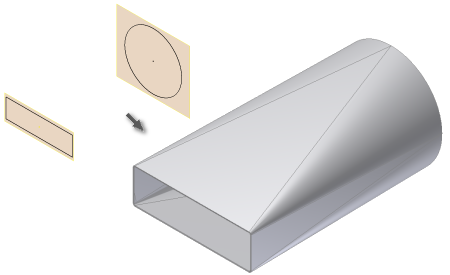

Perfiles cerrados poligonales a rectangulares con ángulos agudos: salida moldeada

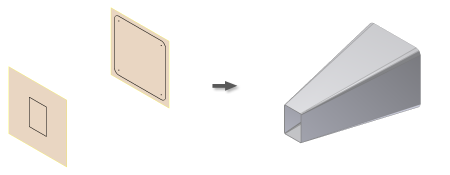

Perfiles cerrados rectangulares con ángulos redondeados a ángulos agudos: salida de plegadora

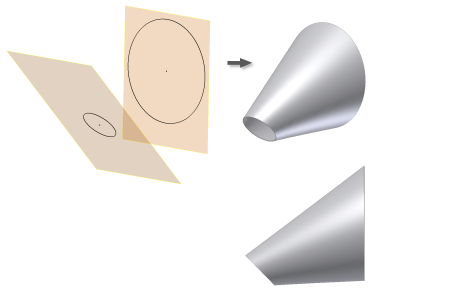

Perfiles cerrados circulares no paralelos: salida moldeada
NotaLa imagen inferior derecha muestra la pestaña solevada creada vista desde una perspectiva perpendicular a los planos del boceto.
Procedimientos
Creación de una pestaña solevada para salida moldeada

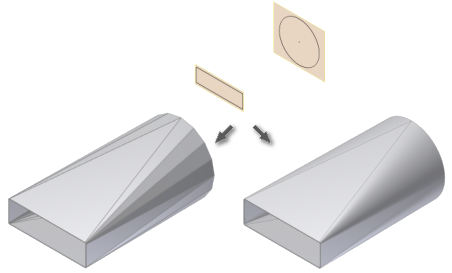

En determinadas situaciones de diseño, es necesario introducir formas transicionales moldeadas y uniformes. Autodesk Inventor incluye una opción de salida moldeada para la que se deben seleccionar dos perfiles de boceto como entrada.
- En la cinta de opciones, pulse

. Aparece el cuadro de diálogo Pestaña solevada. - En la ventana gráfica, pulse la geometría visible del boceto que define el primer perfil de la pestaña solevada.
- En la ventana gráfica, pulse la geometría visible del boceto que define el segundo perfil de la pestaña solevada. Si se ha seleccionado la opción Activar/Desactivar vista preliminar de operación en el cuadro de diálogo, se obtiene una vista preliminar del resultado de la pestaña solevada.
- En el cuadro de diálogo Pestaña solevada, pulse la opción de salida Moldeada en la ficha Forma. Si se ha seleccionado la opción Activar/Desactivar vista preliminar de operación en el cuadro de diálogo, se obtiene una vista preliminar de los resultados de la pestaña solevada.
- En la ficha Forma del cuadro de diálogo Pestaña solevada, puede especificar un valor de radio de plegado distinto del definido en la regla de chapa activa.
- En la ficha Opciones de desplegado, puede especificar una regla de desplegado distinta de la definida en la regla de chapa activa.
- Pulse Aceptar para crear la pestaña solevada y cerrar el cuadro de diálogo.
| Notas: | - Pulse Cancelar en cualquier momento para descartar los valores introducidos y cerrar el cuadro de diálogo Pestaña solevada.
- Una vez creada una operación de pestaña solevada con la opción de salida moldeada o de plegadora, la opción de salida de la operación no se puede editar. La operación se puede suprimir sin suprimir los bocetos de perfil y se puede volver a crear usando el tipo de salida alternativo.
|
Creación de una pestaña solevada para salida de plegadora
A diferencia de la salida de pestaña solevada moldeada y uniforme, la opción de salida de plegadora genera formas transicionales compuestas íntegramente por caras planas y caras de pliegue cilíndricas. Autodesk Inventor incluye una opción de salida de plegadora para la que es necesario seleccionar como entrada dos perfiles de boceto con opciones adicionales para controlar las facetas resultantes.
- En la cinta de opciones, pulse

. Aparece el cuadro de diálogo Pestaña solevada. - En la ventana gráfica, pulse la geometría visible del boceto que define el primer perfil de la pestaña solevada.
- En la ventana gráfica, pulse la geometría visible del boceto que define el segundo perfil de la pestaña solevada. Si se ha seleccionado la opción Activar/Desactivar vista preliminar de operación en el cuadro de diálogo, se obtiene una vista preliminar de los resultados de la pestaña solevada.
- En la ficha Forma del cuadro de diálogo Pestaña solevada, puede activar Converger para hacer que los ejes de pliegue converjan en un punto.
- Puede seleccionar un control de faceta alternativo e introducir el valor de control correspondiente.
- Especifique un valor de radio de plegado distinto del de la regla de chapa activa.
- En la ficha Opciones de desplegado, puede especificar una regla de desplegado distinta de la definida en la regla de chapa activa.
- Pulse Aceptar para crear la pestaña solevada y cerrar el cuadro de diálogo.
| Notas: | - Pulse Cancelar en cualquier momento para descartar los valores introducidos y cerrar el cuadro de diálogo Pestaña solevada.
- Una vez creada una operación de pestaña solevada con la opción de salida moldeada o de plegadora, la opción de salida de la operación no se puede editar. La operación se puede suprimir sin suprimir los bocetos de perfil y se puede volver a crear usando el tipo de salida alternativo.
|
Edición de zona de plegado
| | Permite editar el tipo de control de faceta y el parámetro de las zonas de plegado de las operaciones de pestaña solevada. |

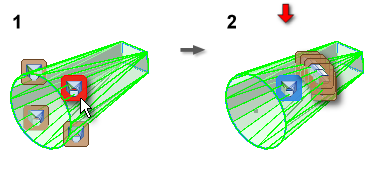

- Seleccione Editar pliegues en el menú contextual de la operación hija Pliegue de una pestaña solevada.
- En la ventana gráfica, pulse el glifo de Edición de zona de plegado en la zona de plegado que desee editar.
- Pulse para activar la casilla de verificación del cuadro de diálogo Edición de zona de plegado.
- Seleccione otra opción de Control de faceta.
- Introduzca un valor nuevo para definir el control de faceta seleccionado.
- Pulse Aceptar para aplicar la modificación a la zona de plegado seleccionada y cerrar el cuadro de diálogo.
NotaPulse la “X” situada en la barra de título del cuadro de diálogo en cualquier momento para cerrar el cuadro de diálogo Edición de zona de plegado sin que se apliquen los cambios.
Edición de pliegue
Permite editar el radio de plegado y la regla de desplegado de un pliegue individual en una zona de plegado seleccionada de una pestaña solevada.
- Seleccione Editar pliegues en el menú contextual de la operación hija Pliegue de una pestaña solevada.
- En la ventana gráfica, pulse el glifo de Edición de zona de plegado en la zona que contiene el pliegue que desea editar.
- En la ventana gráfica, pulse el glifo de Edición de pliegue correspondiente al pliegue para abrir el cuadro de diálogo Edición de pliegue.
- Puede seleccionar Radio de plegado en el cuadro de diálogo e introducir un valor o un parámetro nuevo para dicho radio.
- Puede seleccionar Regla de desplegado en el cuadro de diálogo y elegir una nueva regla de desplegado para el pliegue.
- Pulse Aceptar para aplicar la modificación al pliegue seleccionado y cerrar el cuadro de diálogo.
NotaPulse la “X” situada en la barra de título del cuadro de diálogo en cualquier momento para cerrar el cuadro de diálogo Edición de pliegue sin que se apliquen los cambios.
Referencias
Pestaña solevada de chapa
Crea una pestaña solevada con los dos perfiles de boceto seleccionados.
Ficha Forma
| Forma |
|---|
| | | Perfil 1: selecciona el primer boceto de perfil que se usará para definir la pestaña solevada. |
| | | Perfil 2: selecciona el segundo boceto de perfil que se usará para definir la pestaña solevada. |
| | | Cambiar lado: cuando esta opción está activa, desfasa el grosor del material al lado opuesto del perfil seleccionado. |
| | | Cambiar lado: cuando esta opción está activa, desfasa el grosor del material al lado opuesto del perfil seleccionado. |
| | | Ambos lados: desfasa el grosor del material por igual hacia ambos lados del perfil seleccionado. |
| Resultado |
|---|
| | | Moldeada: permite obtener una salida moldeada y uniforme de la pestaña solevada resultante. |
| | | Plegadora: permite obtener una salida de plegadora con facetas de la pestaña solevada resultante. |
| | Converger | Permite que los pliegues de las secciones con facetas aplanadas converjan cerca de un punto. Esta opción sólo está disponible para el tipo de salida Plegadora. |
| | Control de faceta | Permite seleccionar un método para controlar el tamaño de las caras con facetas resultantes usando: - A Tolerancia de cuerda: el valor de entrada determina la distancia máxima desde el segmento de arco hasta la cuerda del segmento de la cara.
- B Ángulo de faceta: el valor de entrada determina el ángulo máximo con respecto al segmento de cuerda en el vértice de la cara de la faceta.
- C Distancia de faceta: el valor de entrada determina la anchura máxima de la cara de la faceta (longitud de la cuerda) al subdividir el perfil de arco.
Esta opción sólo está disponible para el tipo de salida Plegadora. |
| | Valor de control | Permite introducir un valor para controlar el tipo de faceta especificado. Esta opción sólo está disponible para el tipo de salida Plegadora. |
| | | Imagen que se muestra cuando el tipo de Control de faceta es Tolerancia de cuerda. |
| | | Imagen que se muestra cuando el tipo de Control de faceta es Ángulo de faceta. |
| | | Imagen que se muestra cuando el tipo de Control de faceta es Distancia de faceta. |
Radio de plegado | Permite introducir un valor de radio de plegado distinto del de la regla de chapa activa. |
Ficha Opciones de desplegado
Estilo de desplegado | Control de selección desplegable. Permite seleccionar una regla de desplegado previamente definida distinta de la de la regla de chapa activa. |
Controles del cuadro de diálogo
Ayuda | Pulse Ayuda para abrir esta página. |
Vista preliminar | Active la casilla de verificación para habilitar o deshabilitar la vista preliminar de la pestaña solevada antes de crearla. |
Aceptar | Pulse Aceptar para aceptar los valores introducidos, crear la pestaña solevada y cerrar el cuadro de diálogo |
Cancelar | Pulse Cancelar para cerrar el cuadro de diálogo sin guardar los valores introducidos. |
Edición de la zona de plegado de chapa
| | Permite editar el tipo de control de faceta y el parámetro de una zona de plegado de una operación de pestaña solevada. |
| Acceso: |
|---|
| | Seleccione Editar pliegues en el menú contextual de la operación hija Pliegue de una pestaña solevada. En la ventana gráfica, seleccione el glifo de Edición de zona de plegado. |
| Casilla de verificación | Permite modificar el tipo de control de faceta desplegable seleccionado y los campos de valores. |
| Control de faceta | Permite seleccionar un control de faceta distinto para la zona de plegado seleccionada. Control de faceta incluye: - A Tolerancia de cuerda para determinar la distancia máxima desde el segmento de arco hasta la cuerda del segmento de cara.
- B Ángulo de faceta para determinar el ángulo máximo con respecto al segmento de cuerda en el vértice de la cara de la faceta.
- C Distancia de faceta para determinar la anchura máxima de la cara de la faceta (longitud de la cuerda) al subdividir el perfil de arco.
- N Número de facetas para determinar el número absoluto de facetas.
|
| Campo de entrada de valor | Permite introducir un valor para modificar las facetas creadas según las especificaciones del tipo de control indicado en el menú desplegable. |
| Ayuda | Pulse “?” Para abrir la página de la ayuda en línea. |
| Aceptar | Pulse el botón para aplicar el valor y el tipo de control de faceta modificado a la zona de plegado seleccionada y cerrar el cuadro de diálogo. |
Edición de pliegue de chapa
Permite editar el radio de plegado y la regla de desplegado de un pliegue individual en una zona de plegado seleccionada de una pestaña solevada.
| Acceso: |
|---|
| | Seleccione Editar pliegues en el menú contextual de la operación hija Pliegue de una pestaña solevada. En la ventana gráfica, seleccione el glifo de Edición de zona de pliegue y, a continuación, seleccione un glifo de Edición de pliegue individual en un pliegue concreto de la zona de plegado. |
| Casilla de verificación | Permite editar el campo Radio de plegado. |
| Radio de plegado | Permite introducir un valor para modificar el radio de plegado del pliegue seleccionado. |
| Casilla de verificación | Permite editar la regla de desplegado. |
| Regla de desplegado | Permite seleccionar una regla de desplegado alternativa para el pliegue seleccionado. |
| Ayuda | Pulse “?” Para abrir la página de la ayuda en línea. |
| Aceptar | Pulse el botón para aplicar el valor y el tipo de control de faceta modificado a la zona de plegado seleccionada y cerrar el cuadro de diálogo. |
